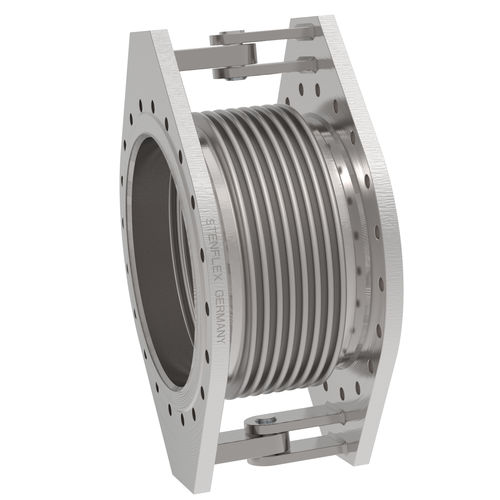

Compensateur de dilatation en acier SF-32rondà brideà souder
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Matériau
- en acier
- Forme
- rond
- Fixation
- à bride, à souder
- Applications
- pour l'industrie chimique
- Diamètre nominal
Max: 3 400 mm
(133,86 in)Min: 15 mm
(0,59 in)- Température de travail
Max: 550 °C
(1 022 °F)Min: -196 °C
(-320,8 °F)- Pression
16 bar
(232,1 psi)
Description
Construction:
Soufflet en acier avec limiteurs articulés et brides ou extrémités soudées. L’axe de rotation du limiteur articulé se trouve au centre du soufflet
Compensation des déplacements:
Les déplacements angulaires du compensateur sont possibles. Les limiteurs articulés angulaires compensent un mouvement angulaire défini, absorbent les réactions axiales et soulagent les points fixes de la tuyauterie. On distingue les compensateurs angulaires à articulation tournante (guidage du mouvement angulaire du soufflet dans un plan) et les compensateurs angulaires à joint universel (guidage du mouvement du soufflet dans deux plans).
Points fixes:
Seuls des points fixes faibles sont nécessaires pour compenser les efforts de déplacement et les forces de frottement angulaires.
