système de positionnement 8 axes pour l'analyse, l'inspection | Moteur DC XYZ, vis à billes | Phi Theta Omega Moteur DC, servo AC, Harmonic Drive
Inspection haute résolution sous 8 angles

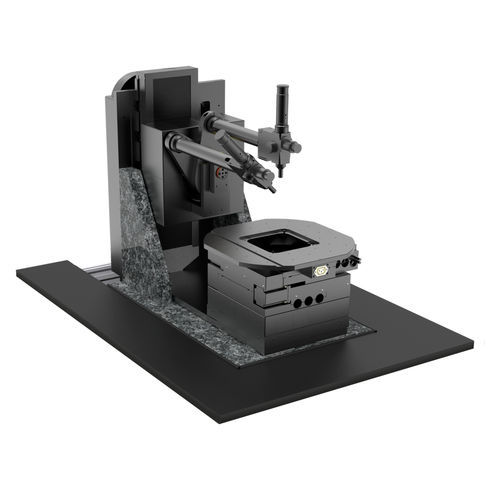

Ce système de positionnement à 8 axes permet d'analyser et d'inspecter diverses géométries d'échantillons et autres pièces. Les deux caméras / capteurs peuvent être inclinés au-dessus de l'échantillon et ajustés en hauteur. En outre, le porte-échantillon peut être redressé en l'inclinant parallèlement à la surface de mesure pour compenser les différences entre les échantillons individuels. Le positionnement XY Rz permet d'évaluer l'échantillon depuis n'importe quel angle du diagramme de rayonnement spatial par la caméra personnalisée.
Solution de positionnement compacte avec un rapport prix/performance optimisé
- Idéale pour la configuration flexible de systèmes d'analyse et d'inspection compacts avec plus de 5 degrés de liberté
- Mesures de haute précision avec une répétabilité jusqu'à 2,5 µm / 0,005°
- Construction stable et rigide en tant que système rotatif coaxial, qui fait pivoter les caméras/capteurs autour d'un point central commun
- Faible maintenance et rapport qualité-prix optimisé grâce à l'entraînement par moteur pas à pas
Extensible en option :
- Différentes courses
- Plaque de base en aluminium ou en granit
- Versions ISO 14644-1 (jusqu'à la classe 1 sur demande)
- Intégration dans l'application globale spécifique au client
- Montage de votre système complet avec rack, boîtier et commande, y compris la mise en service avec le logiciel
---
