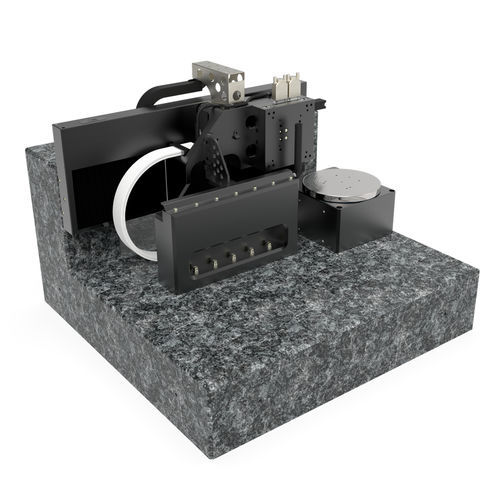

Système de positionnement multiaxe 782300:120.26

linéairerotatifhorizontal

Système XZ-Phi | Moteur linéaire X, vis à billes | Moteur DC Z, rouleau croisé | Moteur couple Phi Système de mesure de haute précision avec axe linéaire et étages rotatifs Ce système de positionnement multi-axes X-Z-Phi se compose d'axes standard durables et de haute précision (PMT160-300-EDLM, MT130-50-DC, DT170-TM), qui peuvent être idéalement combinés pour obtenir une configuration de mesure de haute précision. Pour les mouvements horizontaux, le PMT160-300-EDLM permet d'obtenir les plus petites tailles de pas dans la gamme submicrométrique, ainsi que des vitesses de positionnement élevées. Pour exploiter pleinement la précision de la règle linéaire, celle-ci est alignée avec la distance à mesurer (principe du comparateur d'Abbé). La règle est séparée de la table et placée radialement devant la table rotative, à la hauteur de la pièce à mesurer. Une métrologie très précise et fiable - Idéal pour la mise en place de vos systèmes de métrologie de haute précision - Résolutions des systèmes de mesure dans la gamme submicrométrique jusqu'à 0,1 µm / 0,0001° - Répétabilité de haute précision jusqu'à 0,3 µm - Mouvements de rotation très fins jusqu'à 0,001° - Faible maintenance et durée de vie extrêmement longue Configurable de manière flexible : - Différentes variantes de moteurs : Moteur CC, moteur pas à pas, moteur linéaire et nanomotion - Utilisation immédiate avec un contrôleur préconfiguré et un logiciel exemplaire - Versions pour salle blanche ISO 14644-1
