Platine rotative 782499:002.26

de précision

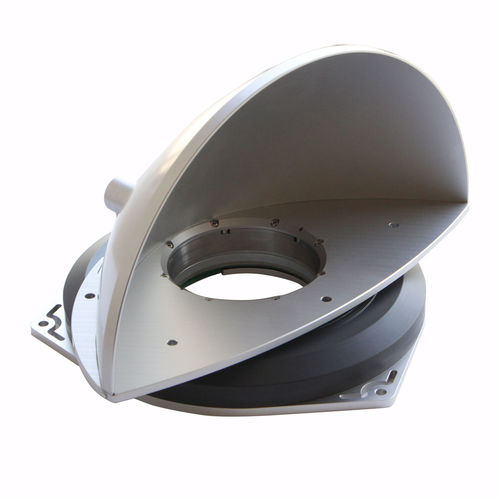

Platine rotative DT232 pour système radar - Assemblages de précision Solution sur mesure avec platine rotative Steinmeyer Mechatronik a développé un système pour réaliser un dispositif de surveillance avec un capteur radar. En étroite collaboration avec l'utilisateur, une solution optimisée en termes de coûts a été créée avec la platine rotative DT232, ce qui n'aurait pas été possible en combinant simplement des composants disponibles dans le commerce. Optimisation des coûts grâce à des assemblages spéciaux Pour cette tâche, une platine rotative plate à grande ouverture, fonctionnant en continu, était nécessaire. Un entraînement direct a été utilisé pour assurer un fonctionnement continu à long terme. Les moteurs de cette conception n'étaient pas disponibles. Pour des raisons de coût, les roulements à section mince et les systèmes de mesure d'angle n'ont pas été utilisés. Au lieu de cela, le moteur et le système de mesure d'angle ont été intégrés dans un assemblage PCB personnalisé afin de réaliser la fonctionnalité souhaitée dans la gamme de coûts donnée. Le contrôleur peut être externe ou intégré dans le boîtier L'arrangement magnétique nécessaire est intégré dans la platine rotative. Des paliers en fil métallique sont utilisés comme paliers avec un concept de relubrification développé à cet effet. Le boîtier est doté de structures solides qui permettent de monter le système sur des surfaces irrégulières. Selon l'application, le système peut être configuré avec des contrôleurs externes ou intégrés.
