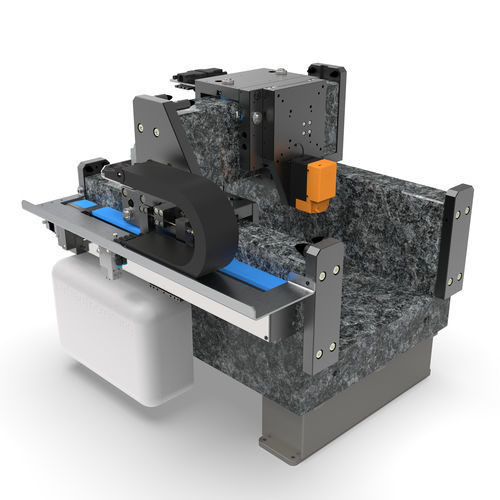

Système de positionnement XYZ 782481:001.26
à portiquepour l'inspection de Wafer et métrologiepour microscopie

Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 2
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 3
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 4
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 5
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 6
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 7
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 8
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 9
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 10
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 11
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 12
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 13
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 14
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 15
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 16
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 17
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 18
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 19
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 20
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 21
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 22
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 23
Système de positionnement XYZ - 782481:001.26 - Steinmeyer Mechatronik GmbH - à portique / pour l'inspection de Wafer et métrologie / pour microscopie - image - 24
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
XYZ
Type
à portique
Applications
pour l'inspection de Wafer et métrologie, pour microscopie
Autres caractéristiques
à grande ouverture, à coussin d'air, à vis à billes, avec moteur pas à pas
Répétabilité

2,5 µm, 4,5 µm, 5,5 µm, 6,5 µm

Description

Portique AFM XYZ pour l'inspection de wafers, la microscopie | déplacement jusqu'à 550 x 1550 mm | roulement à air, vis à billes, courroie, moteur pas à pas Portique AFM sur coussin d'air très stable avec de grandes plages de déplacement Ce portique XYZ très rigide est spécialement conçu pour l'examen par microscopie à force atomique (AFM) de haute précision d'échantillons de verre particulièrement grands. Au-dessus de la plate-forme d'échantillons en forme de U se trouve un cantilever mobile en Z pour l'AFM personnalisé. Le cantilever peut être aligné avec précision sur l'échantillon et déplacé en tout point de la forme en U pour l'acquisition du relief de la surface. Le palier à air fournit une excellente précision de positionnement dans le plan. Le poids maximal de l'échantillon est de 500 kg. Stabilité atomique pour des mesures exigeantes - Idéal pour des mesures hautement rigides et précises sans l'influence des vibrations - Rendement élevé grâce aux déplacements de 150 x 275 x 50 mm, extensibles à 550 x 1550 x 50 mm - Stabilité extrême à l'arrêt de 5 nm et plus - Longue durée de vie exceptionnelle grâce à l'utilisation de paliers à air sans usure Extensible en option : - Intégration d'autres capteurs dans le processus - Adaptation personnalisée des trajectoires, de la combinaison des longueurs, du câblage et du système de contrôle - Pieds pour une protection supplémentaire contre les vibrations du bâtiment - Versions pour salle blanche ISO 14644-1 (jusqu'à la classe 1 sur demande) - Connexions pour l'évacuation - Configuration spéciale pour la biotechnologie, la technologie médicale, les produits pharmaceutiques et les semi-conducteurs - En option, avec contrôleur préconfiguré et logiciel exemplaire pour une utilisation immédiate

---
