Système de positionnement XYZ 782300:183.26
linéaireautomatiqueà portique

Système de positionnement XYZ - 782300:183.26 - Steinmeyer Mechatronik GmbH - linéaire / automatique / à portique
Système de positionnement XYZ - 782300:183.26 - Steinmeyer Mechatronik GmbH - linéaire / automatique / à portique
Système de positionnement XYZ - 782300:183.26 - Steinmeyer Mechatronik GmbH - linéaire / automatique / à portique - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
XYZ
Type
linéaire, automatique, à portique
Applications
pour applications de laboratoire
Autres caractéristiques
à moteur DC, haute résolution, à coussin d'air, à vis à billes, à roulements à rouleaux croisés, à moteur linéaire, sur rail profilé
Répétabilité

1 µm, 1,4 µm, 2 µm

Description

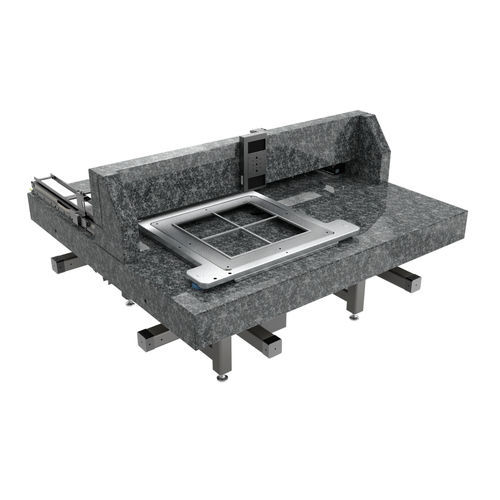

Portique XYZ pour l'inspection 3D, la mesure d'épaisseur | Moteur linéaire XY, rail profilé, roulement à air | Vis à billes Z, moteur DC | déplacement jusqu'à 600 x 600 mm Portique à haut débit avec support de microscope pour la mesure de la transmittance à haute résolution Ce portique XYZ permet de réaliser des processus d'inspection verticale stables et de haute précision en utilisant la mesure de transmittance. Un microscope personnalisé pour différentes applications de mesure peut être adapté à l'axe Z du portique stationnaire. Le support est déplacé par un portique en H classique et glisse sur des paliers à air. Cette combinaison inhabituelle de lumière transmise par le haut et le bas est particulièrement adaptée aux mesures de transmittance exigeantes. Le système XYZ-Gantry peut être livré avec des contrôleurs de mouvement prêts à l'emploi et fonctionne avec des paramètres fiables. Idéal pour les processus automatiques d'inspection en lumière transmise des deux côtés - Idéal pour la mise en place et l'extension des processus d'inspection optique automatique - Inspection en lumière transmise des deux côtés de supports multiples ou de grande taille jusqu'à 600 x 600 mm - Conception amortissant les vibrations avec d'excellentes valeurs de traitement pour une répétabilité jusqu'à 1µm - Imagerie détaillée pour les géométries et rugosités de surface complexes - Réduction des émissions dues aux porte-échantillons sur coussin d'air - Durée de vie exceptionnelle et fonctionnement 24/7 sans maintenance Configurable en option : - Adaptation des plages de déplacement, des supports et des combinaisons de longueur - Enceinte de sécurité et différentes plaques de base - Surfaces essuyables et résistantes aux produits chimiques - Versions ISO 14644-1 (jusqu'à la classe 1 sur demande) - Commande prête à l'emploi avec contrôleur préconfiguré, logiciel d'exemple inclus

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.
