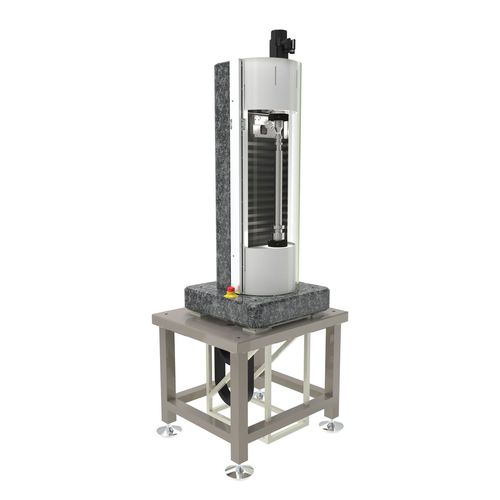

Jauge de mesure universelle 782492:001.26

Jauge de mesure circulaire pour la concentricité, la circularité et la cylindricité | Plage de mesure : longueur max. 400 mm / Ø 35 mm Mesure universelle de la circularité d'objets cylindriques La force de gravité perturbe la mesure de la cylindricité des objets longs. C'est pourquoi l'objet mesuré est maintenu entre les unités de support des orteils. Les cônes des unités d'appui ont été rectifiés dans l'ensemble de l'assemblage pendant le mouvement afin de minimiser l'excentricité. Le mouvement vertical est assuré par une platine composée de guidages linéaires directement montés sur une base en granit. Une vis à billes est utilisée pour le mouvement vertical. Banc d'essai universel pour des longueurs jusqu'à 400 mm et Ø 35 mm Idéal pour les essais universels de concentricité, de circularité et de cylindricité d'arbres échantillons avec capteur de distance optique Classe de précision < 1 µm Alignement de haute précision de l'arbre / de l'axe linéaire Synchronisation des deux entraînements Options : Courses extensibles Adaptation au processus : porte-échantillon, extension des axes X/Y supplémentaires (motorisés) Découplage des vibrations adapté Concept et technologie de sécurité (arrêt d'urgence, interrupteur de porte, grille lumineuse, scanner laser, STO, SLS) Conception individuelle avec rack, boîtier ou intégration dans le processus Développement personnalisé avec prototypes, production en série
