Vis à billes roulées Écrous à bride sur la douille de montage

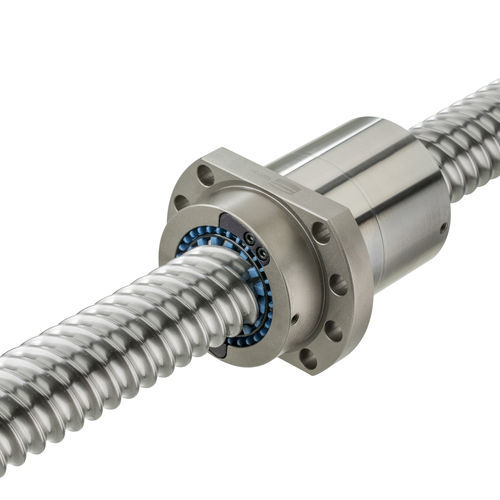

3446 - Ecrou à flasque simple avec retour externe à grande vitesse à travers l'écrou, racleur des deux côtés, deux ou plusieurs départs de filets
- Optimisation du rapport qualité-prix
- Standard selon la spécification ISO3408 ou avec filetage de montage
- Personnalisé
L'avantage d'une vis à billes roulée avec écrou fileté est sa rigidité et sa précision accrues. En outre, l'écrou fileté facilite le montage et le démontage du système. Pour des exigences plus élevées en matière de précision et de durée de vie, nous recommandons les vis à billes rectifiées, en option avec la technologie ETA+ pour une meilleure efficacité énergétique.
Les charges nominales indiquées ici s'appliquent à la classe de précision T5. Utiliser le facteur 0,9 pour T7 et le facteur 0,7 pour T10 afin de réduire les charges nominales.
Options personnalisées :
- Développement personnalisé, autres dimensions
- Vis à billes assemblées selon le dessin, y compris l'usinage final avec écrou assemblé
- Précision : conception de la vis à billes rectifiée pour des exigences de précision plus élevées
- Technologie ETA+ pour une meilleure efficacité énergétique
- Personnalisation de la géométrie, du tourillon, de la conception des matériaux
- Précharge / jeu : jeu axial, jeu radial, précharge, sans jeu
- Adaptation aux conditions environnementales : salle blanche, non magnétique, basse température, vide, etc
- Lubrification : Lubrification spéciale, sans lubrifiant, racleur spécial
- Montage ultérieur sur la broche avec le moteur
Spécifications :
- Diamètre nominal : 32 - 63 mm
- Pas P : 20 - 40 mm
- Cercles de billes : 1+1 - 3 + 3 i
- Longueur : 60 + 2x5* - 107
- Diamètre D1 : 56 - 95 mm
- Capacité de charge dynamique : 18,2 - 107,6 kN
- Capacité de charge statique : 26,5 - 249,1 kN
---
