Platine de positionnement linéaire MDT85-PM
piézoélectrique1 axede précision

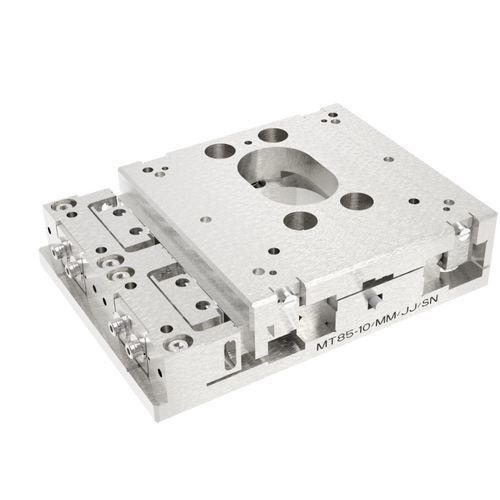

Platine de positionnement linéaire - MDT85-PM - Steinmeyer Holding GmbH - piézoélectrique / 1 axe / de précision
Platine de positionnement linéaire - MDT85-PM - Steinmeyer Holding GmbH - piézoélectrique / 1 axe / de précision
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
linéaire
Type
piézoélectrique
Nombre d'axes
1 axe
Autres caractéristiques
de précision, industrielle, pour manutention de wafers
Course

Max: 10 mm
(0,394 in)

Min: 1 mm
(0,039 in)

Vitesse

Max: 5 mm/s

Min: 2,5 mm/s

Répétabilité

Max: 0,3 µm

Min: 0,2 µm

Charge

Max: 1,5 kg
(3,31 lb)

Min: 1,2 kg
(2,65 lb)

Description

MDT85-PM Stades et axes linéaires pour le vide et les salles blanches - Salle blanche : variantes jusqu'à la classe ISO 6 (supérieure sur demande) - Vide : toutes les gammes HV / UHV - Faisceau : UV / DUV / EUV - Lubrification : liquide jusqu'à 10-8 / sec jusqu'à 10-11 mbar - Lubrification : liquide jusqu'à 10-8 / sec jusqu'à 10-11 mbar - Température max. Température de cuisson max : 140°C Options : - Avec ou sans ouverture (Ø 25 mm) - Empilable sur un système compact de positionnement à 3 axes - Empilable dans un système de positionnement compact à 3 axes - Magnétisme : magnétique, à faible aimant, sans aimant - Lubrification EUV, sans farine / sans PFAS Lubrification UHV - Développement personnalisé avec conception 3D, prototypes, production en série Domaines d'application Positionnement dans des dimensions réduites dans la salle blanche EUV, par exemple caméra, microscope / capteur (AFM, WLI), mesures par transillumination, positionnement de microscopie, configuration de systèmes multi-axes XYZ peu encombrants, manipulateurs pour l'industrie et la recherche, systèmes de positionnement compacts pour salle blanche, alignement de semi-conducteurs, inspection de faisceaux

---
