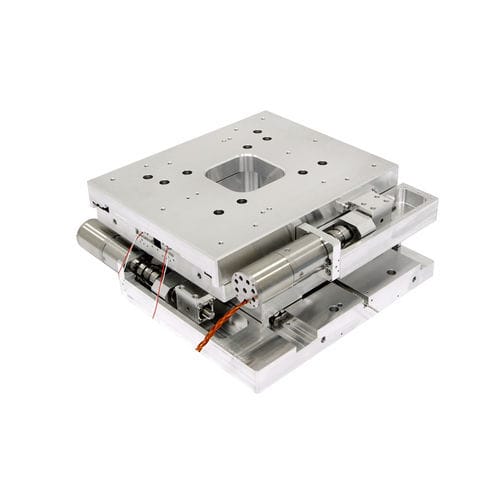

Platine de positionnement linéaire KDT300
électrique2 axesde précision

Platine de positionnement linéaire - KDT300 - Steinmeyer Holding GmbH - électrique / 2 axes / de précision
Platine de positionnement linéaire - KDT300 - Steinmeyer Holding GmbH - électrique / 2 axes / de précision
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Orientation
linéaire
Type
électrique
Nombre d'axes
2 axes
Autres caractéristiques
de précision, compacte, aluminium, industrielle, pour microscopes, compatible vide, pour forte charge, pour manutention de wafers, à boucle ouverte, à rouleaux croisés
Course

Max: 100 mm
(3,937 in)

Min: 1 mm
(0,039 in)

Vitesse

Max: 10 mm/s

Min: 1 mm/s

Répétabilité

Max: 5 µm

Min: 0,4 µm

Charge

Max: 12 kg
(26,46 lb)

Min: 4,4 kg
(9,7 lb)

Description

KDT300 Platine xy stable à forte charge Application : étage de transport, étage de balayage pour des charges élevées Avantage : - durée de vie élevée malgré le lubrifiant sec Caractéristiques : durée de vie élevée malgré le lubrifiant sec - Vide : toutes les gammes HV / UHV / EUV jusqu'à 10E-11 - Lubrification liquide jusqu'à 10E-11 - Ouverture : 80 x 80 mm - Température de cuisson max. Température de cuisson : 120°C Options : - Avec ou sans système de mesure - En option avec contrôleur FMC400/450 - Courses jusqu'à 80 mm pour des charges jusqu'à 10 kg - Au choix avec entraînement par vis à billes ou par vis à billes lubrifiée pour des vitesses plus élevées - Peut être combiné avec des tables rotatives (par exemple DT155) pour des applications rotatives - Choix des matériaux et lubrification sous vide adaptés à l'application - Adaptation individuelle à la situation d'installation dans la chambre - Conception pour salle blanche ISO 14644-1 (jusqu'à la classe 1 sur demande) Caractéristiques techniques : - Course : 10 mm, 50 mm, 10 mm - Répétabilité : - ± 2,8 µm, ± 0,7 µm, ± 0,4 µm, ± 2,8 µm (unidirectionnel) ± 0,5 µm, ± 4 µm (bidirectionnel) - Charge : → 44 N / ↑ 120 N - Vitesse max. Vitesse : 10 mm/s - Moteur : Moteur pas à pas - Palier : Rouleau croisé en acier inoxydable, hybride - Rétroaction : Boucle ouverte, échelle linéaire - Résolution de la rétroaction : 0.1 µm

---
