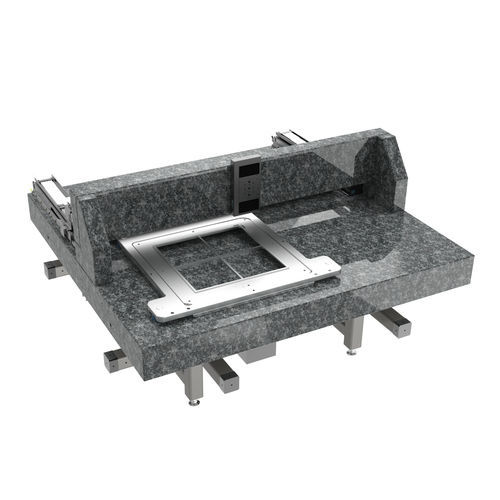

Système de positionnement 4 axes 782300:183.26

XYZlinéaireà moteur DC

Portique 4 axes XY-2Z avec ouverture Personnalisable - Idéal pour les mesures de hauteur différentielle ponctuelle en mouvement continu - Positionneurs à capteur Z double face pour l'ouverture de 70 x 100 mm - Conception amortie des vibrations avec d'excellentes valeurs de traitement pour une répétabilité jusqu'à 1µm - Réduction des émissions dues aux porte-échantillons à coussin d'air - Durée de vie exceptionnelle et fonctionnement sans entretien 24 heures sur 24, 7 jours sur 7 Ce système de positionnement à portique XYZ permet des processus d'inspection bilatérale de haute précision avec deux capteurs/microscopes personnalisés pour différentes applications métrologiques. Le premier axe Z est situé sur la traverse fixe, le second capteur/microscope est monté sur l'axe Z sous l'ouverture. Le porte-échantillon sur coussin d'air déplace l'échantillon dans le sens XY vers l'ouverture avec les deux capteurs sur les axes Z, chacun pouvant être réglé en hauteur sur 100 mm. Caractéristiques techniques : - Système standard : PLT165-DLM (XY) / PMT160-DC (Z1, Z2) - Course : 600 x 600 x 100 x 100 mm 600 x 600 x 100 x 100 mm - Répétabilité : 0,2 - ±2 µm - Vitesse : 500 - 1000 mm (XY) / 10 - 20 mm (Z) - Charge max : 150 N (Z) - Entraînement : moteur linéaire (noyau de fer), rail profilé (XY) | vis à billes, moteur C.C., rouleau transversal (Z) - Rétroaction : échelle linéaire - Contrôleur de mouvement : ACS, intégration PLC Options personnalisées : - Adaptation des plages de déplacement, des supports et des combinaisons de longueurs - Boîtier de sécurité et différentes plaques de base - Surfaces lavables et résistantes aux produits chimiques - Versions ISO 14644-1 (jusqu'à la classe 1 sur demande) - Développement de solutions individuelles avec conception 3D pour la tâche de positionnement - Ouverture : 70 x 100 mm - Longueur x largeur x hauteur : 1850 x 1920 x 1150 mm
