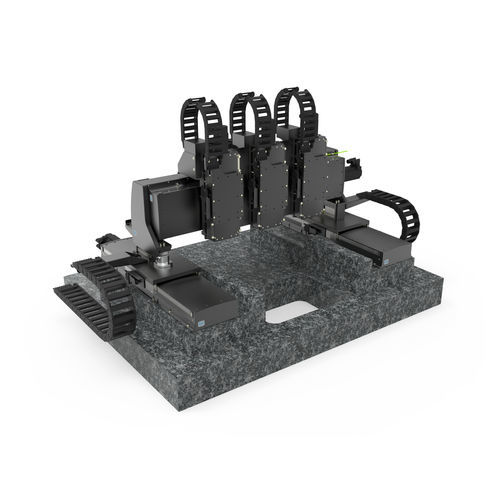

Système de positionnement XYZ 782300:171.26

linéaireà moteur linéairesur rail profilé

Système de portique multi-axes XYZ Personnalisable - Idéal pour le contrôle qualité intégré en ligne, les tâches de prélèvement et de placement à grande vitesse et les applications combinées - Trois axes librement configurables sur la traverse pour des applications individuelles ou en hauteur - Rendement élevé grâce à des courses de 500 x 700 x 100 mm, extensibles à 1000 mm - Excellente répétabilité jusqu'à 0,4 µm - Découplage entre les axes du portique et la traverse pour une commande aisée via les codeurs du moteur et pour éviter la surdétermination Ce portique polyvalent et adaptable pour les applications en hauteur peut être configuré librement en termes de nombre d'axes, de taille et d'entraînement à partir des platines standard de la série PLT. Trois ou plusieurs têtes de traitement, caméras, capteurs, etc. spécifiques au client peuvent être adaptés à la traverse améliorée. Caractéristiques techniques : - Course : 500 x 700 x 100 mm - Répétabilité : 0,4 - ± 0,5 µm - Vitesse : 790 - 1580 mm (X) / 1000-2000 mm (Y) / 470 - 940 mm (Z) - Charge max : 1010 N (XY)/ 260 N (Z) - Entraînement : moteur linéaire (noyau de fer), rail profilé (XYZ) - Rétroaction : échelle linéaire - Contrôleur de mouvement : FMC-Serie, ACS, SPS-Integration Options personnalisées : - Extension avec des axes Z supplémentaires pour l'intégration d'autres têtes de traitement, de caméras ou de capteurs - Adaptation des trajectoires de déplacement à la zone de production - Enceinte de sécurité - Plaque de base en granit, aluminium ou autres matériaux - Versions pour salle blanche ISO 14644-1 (jusqu'à la classe 1 sur demande) - Intégration dans l'application globale spécifique du client - Contrôleur industriel à interpolation complète, compatible avec le bus, pour une intégration dans presque tous les environnements d'automatisation
