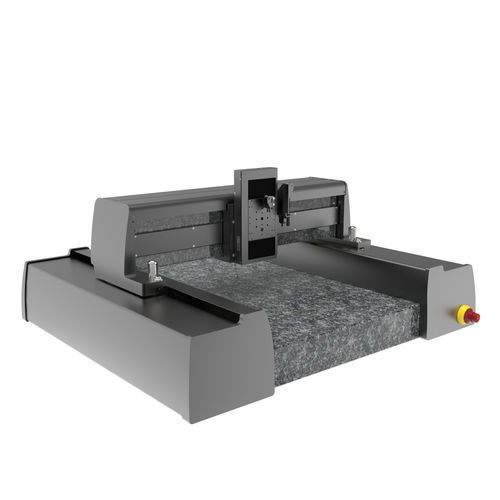

Système de positionnement XYZ 782350:001.26

linéaireà moteur DCà moteur linéaire

Portique universel XYZ Personnalisable - Idéal pour les tâches de haute précision et polyvalentes avec des mouvements aériens - Très grandes plages de déplacement de 600 x 600 x 100 mm - Résultats fiables et cohérents grâce à un positionnement de haute précision avec une répétabilité allant jusqu'à 0,5 µm - Accélération des temps de traitement des petits échantillons jusqu'à 2 m/s2, en particulier lorsque des phases de démarrage et d'arrêt fréquentes sont nécessaires - Maintenance réduite et fonctionnement flexible 24 heures sur 24, 7 jours sur 7, avec un palier à air sous des paramètres variables La tête de traitement ou le capteur personnalisé sur l'axe Z se déplace extrêmement rapidement sur les porte-échantillons. Les grandes distances de déplacement (jusqu'à 600 mm) permettent de traiter ou d'inspecter de grandes quantités d'échantillons. Grâce à la conception du portique, l'intégration dans les lignes de cycle et l'alignement de plusieurs portiques de ce type sont faciles à réaliser. Caractéristiques techniques : - Course : 600 x 600 x 100 mm - Axe Z pour têtes de traitement jusqu'à 2 kg - Répétabilité : 0,5 - ± 2 µm - Vitesse : 100 - 200 mm (XY) / 25 - 50 mm (Z) - Charge max : 20 N (Z) - Entraînement : moteur linéaire (sans fer), coussin d'air (XY) | vis à billes, moteur à courant continu, rouleau croisé (Z) - Rétroaction : échelle linéaire - Contrôleur de mouvement : FMC-250/280, FMC-400/450, ACS, intégration PLC Options personnalisées : - Conception de systèmes empilables - Adaptation des courses, combinaison de longueurs jusqu'à 1 m, câblage et système de commande - Plaque de base en granit ou en aluminium - Configuration spéciale pour la biotechnologie, la technologie médicale, la pharmacie, les semi-conducteurs - Personnalisation pour les échantillons synthétiques, biologiques ou vivants - Versions pour salle blanche ISO 14644-1 classe 6 (jusqu'à classe 1 sur demande) - Utilisation immédiate avec un contrôleur préconfiguré comprenant un logiciel exemplaire
