Système de positionnement multiaxe 782335:009.26

8 axeslinéaireautomatique

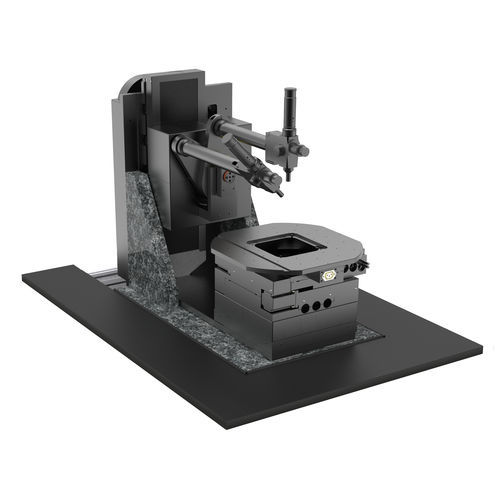

système de positionnement à 8 axes / goniomètre Personnalisable - Inspection automatisée à 8 axes sous différents angles - Système de rotation coaxial qui fait pivoter les caméras, les capteurs et l'éclairage autour d'un point central commun - Idéal pour l'inspection des écrans Ce système de positionnement à 8 axes permet d'analyser et d'inspecter différentes géométries d'échantillons et d'autres pièces. Les deux caméras / capteurs peuvent être inclinés sur l'échantillon et réglés en hauteur. En outre, le porte-échantillon peut être incliné parallèlement à la surface de mesure pour compenser les différences entre les échantillons individuels. Le positionnement XY Rz permet d'évaluer l'échantillon sous n'importe quel angle dans le modèle de rayonnement spatial de la caméra personnalisée. Caractéristiques techniques - Course : 3° x 3° x 365° x 365 mm x 100 mm x 100 mm x 230 mm x 45° x 45° - Répétabilité : 0,005 - 0,007° / 2 - 4,4 µm - Vitesse : 10 - 60 mm/s - Charge max : 50 - 250 N - Entraînement : manuel, courroie (Rxj, Ryj) / moteur pas à pas, vis à billes (XYZ) / moteur pas à pas, courroie (Ry1, Ry2) - Contrôleur de mouvement : FMC400/450, ACS, intégration PLC. Options personnalisées : - Adaptation du processus, porte-échantillon, tête / capteur - Versions pour salle blanche ISO 14644-1 (jusqu'à la classe 1 sur demande) - Rack, isolation des vibrations, enceinte, concept de sécurité - Connexions pour couvercles de courroies d'aspiration et de circulation - Extension des degrés de liberté pour les mouvements XYZ-Rx-Ry-Rz - Recherche de solutions individuelles avec conception 3D pour la tâche de positionnement
