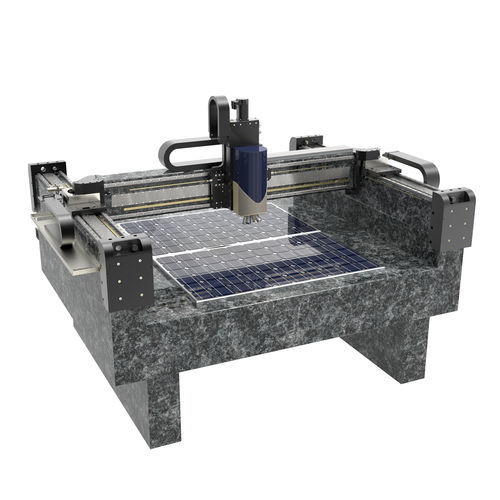

Système de positionnement multiaxe 782300:150.26

XYZ2-3 axeslinéaire

Portique XYZ pour les applications hautement dynamiques Personnalisable - Idéal pour les applications dynamiques et de haute précision - Très grande plage de déplacement de 1300 x 800 mm - Accélérations et vitesses élevées combinées à une grande précision Ce portique permet des mouvements très dynamiques sur une surface de 1300 x 800 mm. La tête de traitement personnalisée ou le capteur sur l'axe Z se déplace rapidement et en douceur sur les supports du granit. Les rails de guidage profilés sont montés directement sur le granit afin d'obtenir des caractéristiques de fonctionnement optimales pour des résultats submicroniques extrêmement répétables. Caractéristiques techniques - Course : 800 x 1300 x 200 mm - Répétabilité : 1 - 0,7 µm - Vitesse : 500 - 1000 mm (XY) / 50 - 100 (Z) - Charge max. Charge : 150 N (Z) - Entraînement : Moteur linéaire, rail profilé (XY) / Vis à billes, servo CA (Z) - Rétroaction : échelle linéaire - Contrôleur de mouvement : Série FMC, ACS, intégration PLC Options personnalisées : - Adaptation du processus, porte-échantillon, tête / capteur - Versions pour salle blanche ISO 14644-1 (jusqu'à la classe 1 sur demande) - Rack, isolation des vibrations, enceinte, concept de sécurité - Extension des degrés de liberté pour les mouvements XYZ-Rx-Ry-Rz - Recherche de solutions individuelles avec conception 3D pour la tâche de positionnement
