Données techniques
- Plage d'application jusqu'à ø 130 mm
- Hauteur des zones de palpage au-dessus du guide 20 mm
- Direct Plage d'application 30 mm
- Résolution 0,01 µm
- Diamètre de l'axe de la sonde 4 - 21 mm
- Poids 12 kg
Avantages
- Mesures entièrement automatiques ou manuelles
- Pour les sondes internes avec des surfaces de sonde diamétrales
- Mesures relatives et absolues possibles
- Le montage d'essai correspond à VDI/VDE/DGQ 2618 feuille 13.2
- Application mobile grâce à un design compact
- Enregistrement automatique basé sur le logiciel de contrôle et d'analyse DIALTEST 7
- Très grande précision de mesure à une vitesse de mesure rapide grâce à l'utilisation d'un moteur et d'une sonde passive située dans l'axe de mesure horizontal
- Possibilité de saisie manuelle des valeurs mesurées
Le FMSplus - de nombreux accessoires inclus

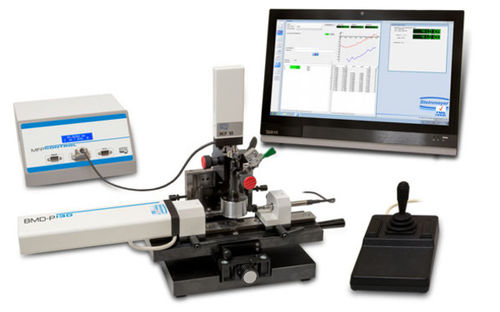

Système BMD-P130 :
Unité de base avec platine flottante, codeur de position de précision avec support 28H7, unité d'interface PU41 motion, joystick, palpeur incrémental de précision IKF10, palpeur inductif avec support 8H7, au choix tour PC avec moniteur, système complet PC "tout en un" ou ordinateur portable, logiciel Dialtest 7 BMD, plaque de mise à niveau avec pieds réglables, câble de raccordement, prise multiple, manuel d'utilisation Système d'étalonnage de haute précision comme mesure à 2 points pour le contrôle et l'étalonnage de jauges à fiches, outils et palpeurs de mesure interne, palpeur de trou borgne et palpeur de mesure pour engrenage interne
- Convient pour des zones de palpage diamétrales jusqu'à 130 mm de diamètre
---
