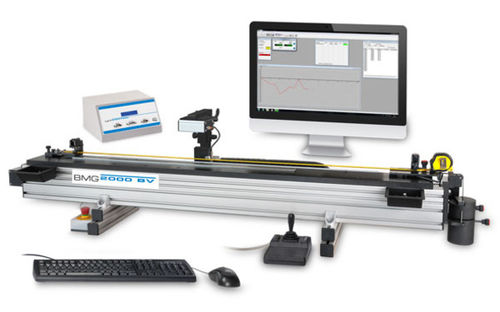

Système de mesure de longueur BMG x000 BV series

par contact directautomatiquede bande

Description du système Le calibrateur de ruban de mesure BMG 2000 BV, 3000 BV et 5000 BV teste automatiquement tous les types et versions de rubans de mesure, de règles et de bâtons de mesure. La caméra CCD à haute résolution enregistre de manière indépendante la division de l'échantillon qui doit être comparée à la valeur cible et est ensuite enregistrée dans le logiciel. Le calibrateur de ruban de mesure peut être placé sur une table ou fixé à un mur grâce à sa disposition décentralisée. Les rubans de mesure plus longs sont facilement transformés. Le logiciel trouve indépendamment le point de position et poursuit le test. Les mesures sont visualisées sur l'unité d'analyse et transmises au logiciel de mesure et d'analyse à l'aide de l'interface intégrée. Cela permet de tester et d'étalonner efficacement les mètres à ruban et les balances. Le prépositionnement de la valeur cible se fait pour la version semi-automatique du mètre à ruban. La ligne de mesure exacte est ajustée visuellement sur le moniteur de la caméra à l'aide de la vis de réglage. Le résultat est ensuite transmis à l'aide de la télécommande. Données techniques - Résolution 1 µm - Charge de traction 5 N / 20 N / 50 N - Plage de serrage dépendant de l'appareil - Limite d'erreur 2000 mm < 0,05 mm / 3000 mm < 0,07 mm / 5000 mm < 0,09 mm - Poids 2000 mm = 78 kg / 3000 mm = 113 kg / 5000 mm = 170 kg
