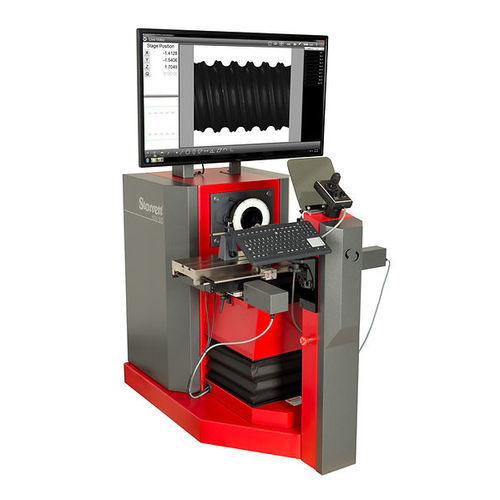

Comparateur optique numérique HDV 500

horizontalsur pied

Le comparateur vidéo numérique CNC HDV500 offre les meilleures caractéristiques d'un grand comparateur optique horizontal sur pied et d'un système de métrologie par vision. Le HDV500 est doté d'une longue platine X-Y de 500 mm x 200 mm et d'une construction en acier robuste. La table de travail est la même que celle des populaires HF600 et HF750. Le cœur du système HDV repose sur un système unique de montage d'objectifs interchangeables (brevet en instance) sur une caméra vidéo numérique haute résolution de 5 mégapixels. Le HDV500 est disponible avec un choix de trois options d'objectifs télécentriques pour une résolution de l'ordre du micron et pour des mesures précises du champ de vision (FOV). Avec le logiciel de métrologie MetLogix™ M3, il est possible d'importer des files CAO DXF et de développer des superpositions numériques 2D Go-No-Go directement à partir des files CAO. La détection vidéo des bords (VED) permet une interaction en temps réel du file importé avec l'image vidéo de la pièce à inspecter. La productivité, la vitesse et la précision s'en trouvent améliorées. - Construction en acier avec plaque d'outillage nickelée - Plateau supérieur de la table de travail de 21,3" x 5,1" (540 x 130 mm) - Commandes CNC - Capacité de charge maximale de 150 kg (330 lb) - Course de mise au point de 75 mm (3") - Réglage de l'angle de l'hélix avec une échelle Vernier de ±15° - Positionnement X-Y et de la mise au point par joystick et trackball - Échelles en verre Heidenhain pour une résolution X et Y de 20μin (0,5μm) - Éclairage LED pour l'éclairage des surfaces et des profils - Caméra vidéo numérique noir et blanc de 5 mégapixels (2448 x 2058 pixels) - Modèle sur pied - Optique zoom 6,5:1 interchangeable - 3 objectifs télécentriques interchangeables pour les champs de vision suivants : 1,4" x 1,1" (34,7 mm x 29 mm), 2,1" x 1,7" (53,8 mm x 45 mm) et 3,0" x 2,5" (76,5 mm x 64 mm). Brevet en instance.
