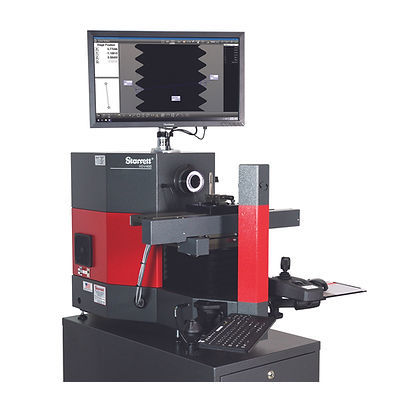

Comparateur optique numérique HDV 400

horizontalsur table

Les comparateurs vidéo numériques horizontaux HDV combinent les meilleures caractéristiques d'un comparateur optique horizontal et d'un système de métrologie par vision. Le HDV est configuré comme un comparateur horizontal traditionnel. La table de travail est la même que celle des comparateurs Starrett qui ont fait leurs preuves sur le terrain. Le cœur du système HDV est constitué d'un système de montage à objectif interchangeable unique et breveté, couplé à une caméra vidéo numérique haute résolution de 5 mégapixels. Le système est disponible avec un choix de sept objectifs télécentriques pour une résolution de l'ordre du micron et une distorsion optique aussi faible que 0,001 % pour des mesures précises du champ de vision (FOV). Avec le logiciel MetLogix™ M3, il est possible d'importer des fichiers CAO DXF et de développer des superpositions numériques 2D Go/No-Go directement à partir des fichiers CAO. La détection vidéo des bords (VED) permet une interaction en temps réel du fichier importé avec l'image vidéo de la pièce inspectée. La productivité, la vitesse et la précision s'en trouvent améliorées. Les systèmes sont disponibles en version manuelle ou à commande numérique. - Construction en acier et en aluminium avec plaque d'outillage et élévateur anodisés durs - Plateau de travail de 21,3" x 5,1" (540 mm x 130 mm) - Capacité de charge maximale de 50 kg (110 lb) - Course de mise au point de 51 mm (2") - Positionnement manuel X-Y et de la mise au point à l'aide de volants ou CNC avec joystick et trackball de positionnement - Échelles en verre Heidenhain pour une résolution X et Y de 20 µin (0,5 µm) - Eclairage LED pour l'éclairage des surfaces et des profils - Caméra vidéo couleur de 5 méga-pixels (2448 x 2058 pixels) - Logiciel et image de la pièce affichés sur un écran tactile couleur de 24" (60cm) (1920 x 1080 pixels) - 6 objectifs télécentriques interchangeables pour des champs de vision de 1,14" à 0,09" (29 mm à 2,3 mm) (brevet US 9,360,435 B2) - Zoom interchangeable 6,5:1
