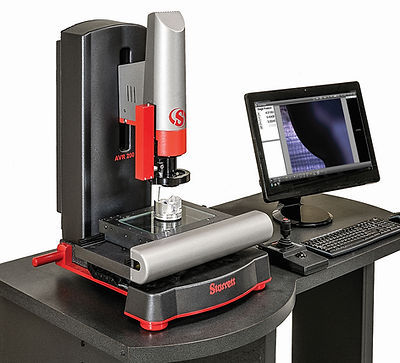

Système de mesure vision AVR 200

du champ de vision (FOV)vidéo2D

Les systèmes de métrologie par vision automatique AVR CNC sont idéaux pour les mesures répétitives et la comparaison automatique avec les fichiers CAO. Les systèmes sont disponibles avec des objectifs télécentriques interchangeables ou des zooms dédiés pour une résolution de l'ordre du micron et des mesures précises du champ de vision (FOV). Avec un champ de vision maximal de 24 mm (0,93"), l'AVR 200 est capable de mesurer des pièces d'une longueur allant jusqu'à 200 mm (8"). L'interface opérateur est le logiciel MetLogix™ M3 qui affiche une image vidéo en direct de la pièce ainsi que des outils de géométrie et des relevés numériques. L'image de la pièce peut être redimensionnée à l'aide du zoom et les mesures peuvent être prises en touchant simplement une fonction sur l'écran tactile. Le logiciel M3 permet également d'effectuer des mesures sur trois axes et des constructions géométriques en 2D (points, lignes, angles, rectangles, fentes, taches). Les systèmes sont également compatibles avec les palpeurs. - Course Z : 8" (200 mm) - Positionnement X-Y-Z CNC complet ou positionnement manuel motorisé à l'aide d'un pendentif avec joystick et trackball - Logiciel de métrologie Metlogix™ M3 - Détection vidéo des arêtes (VED) - Mesures du champ de vision (FOV) intégrées au mouvement de la scène - Échelles Renishaw pour 4μin (0,1μm) des axes X, Y et Z (disponibles sur certains modèles) - Caméra vidéo numérique couleur - Éclairage collimaté par LED de la sous-étape - Éclairage de surface par LED à lumière annulaire - Base en granit - Optique zoom CNC dédiée 6,5:1 ou 12:1 - Lentilles interchangeables à baïonnette pour le zoom manuel 6,5-1 - Lentilles auxiliaires 0,5x, 1,5x et 2,0x pour les optiques de zoom - Kit de palpage Renishaw - Support de changement de palpeur à 2 ou 4 baies - Quadrant de fond noir programmable Éclairage de surface par LED pour les optiques de zoom - Option DXF/FOV pour une comparaison automatique avec les fichiers CAO - Poste de travail modulaire
