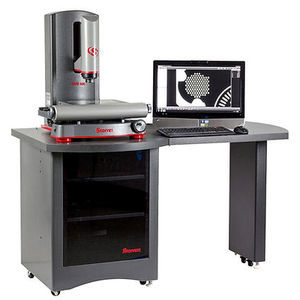

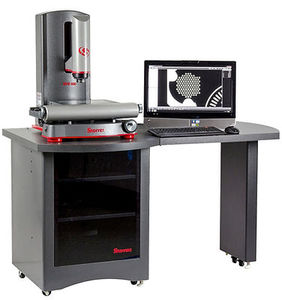

Système de mesure vision AVX 550

de géométriede coursepar caméra

Nos machines AVX offrent une course X-Y-Z de plus grand format : 22" x 16" x 10" (550 mm x 400 mm x 250 mm). La nouveauté de l'AVX est la possibilité de configurer des entrées à double caméra, ce qui permet à l'utilisateur d'effectuer des mesures aux niveaux macro et micro avec un seul système sans avoir à changer d'objectif ou à refaire l'étalonnage. Idéal pour les laboratoires de contrôle qualité, la recherche, l'ingénierie ou les environnements de fabrication où il est nécessaire d'inspecter des pièces de grande taille présentant de nombreuses caractéristiques complexes. Les modèles AVX utilisent un guidage linéaire X-Y pour un positionnement ultra-fluide et à grande vitesse et sont entraînés par des vis sans fin et des servomoteurs de précision. - Les transports sont assurés par des roulements linéaires mécaniques de précision à grande vitesse et nécessitant peu d'entretien. - Base et pont en granit substantiels pour une stabilité et une précision supérieures de la machine - Logiciel MetLogix™ M3 - PC à écran tactile de 24 pouces - Éclairage annulaire de surface par LED - Eclairage transmis par LED - Éclairage coaxial par LED - Caméra vidéo numérique couleur : 1.3 MP, capteur 1/3" SXVGA - Choix d'entrées doubles pour la caméra - Zoom optique CNC 12:1 dédié - Lentilles auxiliaires 0,5x, 1,5x et 2,0x pour le zoom optique - Éclairage de surface par LED quadrant - Option DXF/FOV pour une comparaison automatique avec les conceptions CAO - Poste de travail ergonomique réglable comprenant un panneau de commande compact et un clavier standard - Fixation de l'axe rotatif CNC - Kit de palpage Renishaw - Support de changement de palpeur Renishaw - Normes d'étalonnage - Dispositifs de fixation de pièces et de maintien au travail - Poids net : 617 kg (1 360 lb) - Poids à l'expédition : 782 kg (1 720 lb) - Poids du chariot : 91lbs (41.3kg) - Dimensions d'expédition : 78" x 40.4" x 41.3" (198cm x 102.5cm x 105cm)
