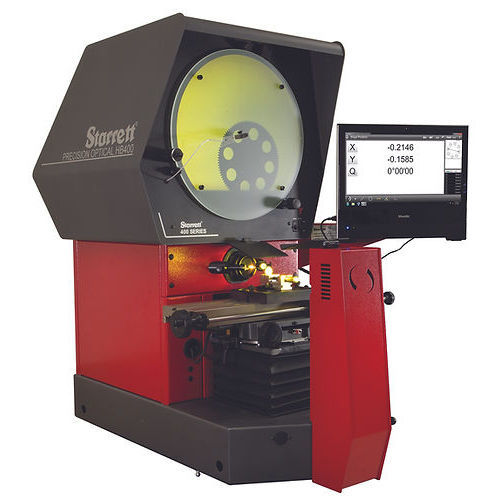

Comparateur optique horizontal HB400

numériquesur table

Le comparateur optique HB400 offre des performances exceptionnelles avec un écran de visualisation de 400 mm de diamètre, un éclairage LED et une capacité de charge de 50 kg. Il est disponible avec une détection optique et/ou vidéo des bords, ce qui élimine la subjectivité de l'opérateur dans la localisation des bords des pièces à mesurer. Un système de montage d'objectif à baïonnette accepte un choix de six objectifs fixes interchangeables ainsi que les systèmes de caméra vidéo à grossissement télécentrique fixe OV2 Zoom ou TOV2. Une platine motorisée, des commandes CNC entièrement automatiques et un logement de lampe pivotant sont autant de caractéristiques optionnelles. Ce comparateur offre des performances qui n'étaient auparavant disponibles qu'avec les modèles sur pied. - Platine de travail à déplacement X-Y de 16" x 6" (400 mm x 150 mm) - Construction entièrement métallique avec plaque d'outillage de scène anodisée dure - Système de montage de l'objectif à baïonnette unique - Condenseur collimateur avec filtre jaune/vert et possibilité de monter d'autres accessoires - Codeur linéaire (échelle en verre) avec une résolution de 20μin (0,5μm) sur les axes X et Y - Éclairage de profil et de surface par LED - Éclairage de surface par fibre optique duplex fixe - Rapporteur numérique pour une mesure d'angle précise (résolution de 1') via la lecture de l'axe Q - Disponible avec la tablette MetLogix™ M1, le logiciel de mesure M2 ou M3 à écran tactile et PC, ou le lecteur numérique de la série Mx. - Réglage fin sur tous les axes - Mécanisme de dégagement rapide sur l'axe X Options - Six objectifs fixes de grossissement interchangeables, notamment 10x, 20x, 25x, 31,25x, 50x et 100x - Système de lentilles fixes ou interchangeables 5x disponible en option sur commande spéciale - Détection automatique des bords optiques - Détection automatique des contours vidéo (disponible uniquement avec les caméras vidéo OV2 ou TOV2 et le logiciel M3)
