Décolleteuse CNC SX-38 Type A/B
12 axesbanc inclinémultibroche

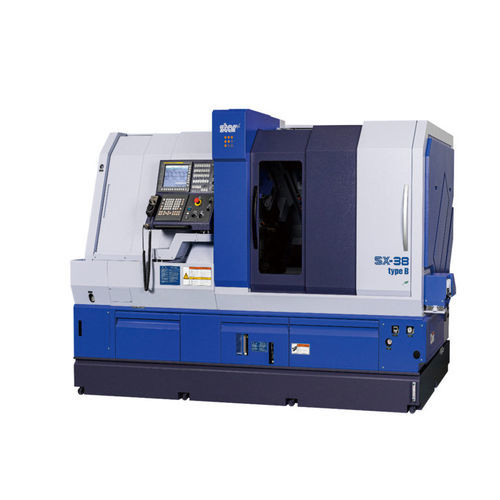

Décolleteuse CNC - SX-38 Type A/B - Star CNC Machine Tool Corp. - 12 axes / banc incliné / multibroche
Décolleteuse CNC - SX-38 Type A/B - Star CNC Machine Tool Corp. - 12 axes / banc incliné / multibroche
Décolleteuse CNC - SX-38 Type A/B - Star CNC Machine Tool Corp. - 12 axes / banc incliné / multibroche - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Nombre d'axes
12 axes
Structure
banc incliné
Nombre de broches
multibroche
Nombre d'outils
4 outils, 80 outils
Applications
pour applications automobiles, pour applications aérospatiales
Performance
à haute productivité
Autres caractéristiques
compacte
Fonction combinée
perçage, taraudage
Diamètre

38 mm
(1,5 in)

Vitesse de rotation

6 000 rpm, 7 000 rpm
(37 699,112 rad.min-1, 43 982,297 rad.min-1)

Avance rapide sur X

30 m/min

Avance rapide sur Z

30 m/min

Puissance nominale

2,2 kW, 3 kW, 7,5 kW, 11 kW
(3 hp, 4,1 hp, 10,2 hp, 15 hp)

Capacité liquide de coupe

284 l
(75 gal)

Longueur hors tout

1 430 mm
(56 in)

Largeur hors tout

2 955 mm
(116 in)

Hauteur totale

1 975 mm
(78 in)

Description

La Star SX-38 Type A/B, une machine compacte à 12 axes de style suisse avec une construction à banc incliné, maximise la productivité pour les matériaux difficiles à usiner jusqu'à 42 mm de diamètre. La capacité de maintenir 80 outils résidents avec des moteurs de grande puissance permet d'obtenir des taux d'enlèvement de métal importants et une grande flexibilité. Le surfaçage de l'axe B, avec une course de 135 degrés, permet de traiter des outils d'un diamètre allant jusqu'à 0,5″. Ce modèle de grand diamètre à haute fonctionnalité - avec des postes d'outils de type gang et turret - répond aux exigences d'usinage de précision demandées par les industries médicales, automobiles et aéronautiques. Accessoires et fonctions standard Panneau de commande Écran LCD couleur de 10,4 pouces Générateur d'impulsions manuel Unité hydraulique Unité pneumatique Unité de lubrification automatique Détecteur de niveau de liquide de refroidissement Système de verrouillage des portes Détecteur d'outil de coupe cassé Unité d'entraînement pour le canon de guidage rotatif Unité de canon de guidage rotatif Unité de purge d'air pour canon de guidage tournant Pince de serrage principale/sub Contrôle de l'axe C (principal/sub) Unité de serrage de la broche Porte-outil de type Gang pour 4 outils fixes (20 mm : 1 outil, 16 mm : 3 outils) unité de contre-fraisage à 4 broches avec fonction de contrôle de l'axe B Unité de serrage de l'axe B porte-outil de type tourelle à 10 positions Unité d'entraînement d'outil de type tourelle (Type B - mécanisme d'entraînement d'outil à une position) Unité de purge d'air de la sous-broche Système d'entraînement de l'accessoire motorisé (unité de travail arrière à 8 broches) unité de travail arrière à 8 broches Unité d'entraînement de l'outil Unité de refroidissement de la broche Convoyeur de pièces Interface de l'alimentateur automatique de barres Interface LAN/RS-232C Lumière de travail Accessoires et fonctions en option Détecteur de flux de liquide de refroidissement Détecteur d'éjection de pièces Unité d'élimination de l'eau Balise Type de douille sans guidage Unité à canon magique rotatif Pour unité pneumatique canon magique rotatif

---
