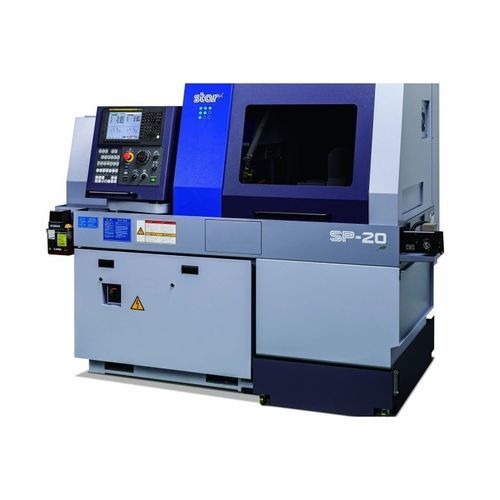

Décolleteuse CNC SP-20
multibroche8 outilsde perçage

décolleteuse CNC
décolleteuse CNC
décolleteuse CNC
décolleteuse CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Nombre de broches
multibroche
Nombre d'outils
8 outils
Applications
de perçage
Fonction combinée
perçage, taraudage
Diamètre

20 mm, 25,4 mm
(0,79 in, 1 in)

Vitesse de rotation

8 000 rpm, 10 000 rpm
(50 265,482 rad.min-1, 62 831,853 rad.min-1)

Avance rapide sur X

35 m/min

Avance rapide sur Z

35 m/min

Puissance nominale

1,4 kW, 2,2 kW, 3,7 kW
(1,9 hp, 3 hp, 5 hp)

Capacité liquide de coupe

190 l
(50 gal)

Longueur hors tout

1 200 mm
(47 in)

Largeur hors tout

2 100 mm
(83 in)

Hauteur totale

1 785 mm
(70 in)

Poids

2 250 kg
(4 960 lb)

Description

Le dernier modèle de Star, la SP-20, offre une grande polyvalence dans un encombrement réduit et à un prix modeste, avec la capacité d'usiner des matériaux de 1 pouce de diamètre. Cette machine utilise un porte-outil en forme de porte conçu pour encercler le canon de guidage pour l'usinage de la face avant. Elle est équipée de 8 outils de tournage, d'un porte-manchon à 5 positions et d'une unité d'outils motorisée à 7 broches avec 5 positions de cartouche pour les unités modulaires. Un large éventail de ces unités modulaires, telles que le perçage transversal, le perçage frontal, le rainurage, le tourbillonnage et l'usinage de polygones, élargit la gamme des options d'usinage. Accessoires et fonctions standard Panneau de commande Écran LCD couleur de 10,4 pouces Unité pneumatique Détecteur de niveau de liquide de refroidissement Unité de lubrification centralisée automatique Système de verrouillage des portes Détecteur de bris d'outil de coupe Unité d'évacuation de l'eau Commande de contournage Cs (principale/sub) Unité de serrage de la broche (principale / secondaire) Unité de canon de guidage rotatif Unité d'entraînement pour canon de guidage tournant Purge d'air pour le canon de guidage tournant Pince de serrage principale / secondaire Porte-outil (7 stations ou 8 stations) Support de douille (4 broches ou 5 broches) unité de perçage transversal à 7 broches Unité de purge d'air de la sous-broche Unité de soufflage d'air de la sous-broche unité de reprise à 4 broches Unité d'entraînement pour l'accessoire motorisé (unité de reprise à 4 broches) Lampe de travail Disjoncteur de fuite Accessoires et fonctions en option Spécification du couple (principal/sub) Détecteur de débit de liquide de refroidissement Balise Convoyeur de pièces Stockeur intégré Système de séparation des produits, type A Tube intérieur de la broche principale Éjecteur de pièces à ressort Éjecteur de pièces (type cylindre à air) Ejecteur de pièces avec tube de guidage Unité d'arrêt des pièces Unité de refroidissement (2,5MPa / 6,9MPa) Câble de signal de l'unité de refroidissement Câble d'alimentation de l'unité de refroidissement Valve de refroidissement (2.5MPa / 6.9MPa) Tuyauterie de liquide de refroidissement

---
