Module E/S numérique SIOS

EthernetCANopenCAN

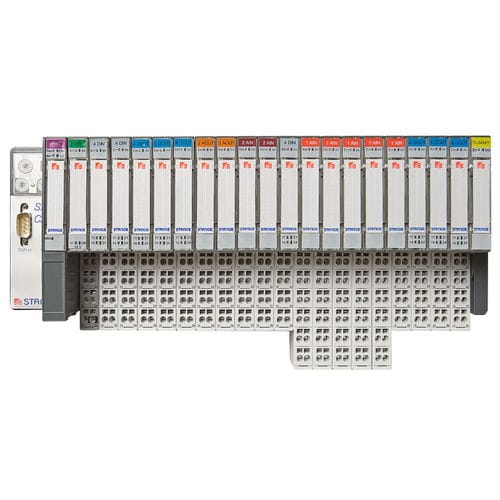

Caractéristique SIOS Le système SIOS est une périphérie décentralisée à configuration flexible s‘adaptant à l‘application, qui est intelligente et conçue pour l‘avenir. Une unité périphérique se compose au moins d‘un gateway et d‘un module Power. Le premier module Power alimente en énergie le gateway et d‘autres modules. Les modules SIOS se composent d‘un module électronique et d‘un module à bornes destiné au câblage. Le câblage s‘effectue sans outils par le biais de la technique à ressort. Les modules sont adaptés au hot-swap et peuvent donc être remplacés même sous tension. Un codage mécanique empêche de confondre les modules. Les gateways SIOS existent avec des systèmes Bus différents: SIOS-CAN comme système CAN-Bus et SIOSTCPIP en tant que système Bus Ethernet (en préparation). Un noeud se compose au max. de 64 modules. Le nombre de noeuds peut être de 99 au maximum. Le protocole CANopen complet peut être utilisé grâce au nombre élevé de noeuds et le nombre de modules maximum de 64 unités. Pour le niveau d‘extension maximum, il est possible d‘utiliser, par réseau, limité à un type de module, 25.344 I/O numériques ou p.ex. 1.024 valeurs analogiques. Caractéristiques SIOS : Périphérie décentralisée à configuration flexible Une unité périphérique se compose d‘un gateway et d‘un module Power Adaptation des I/O numériques/analogiques souhaités par modules I/O extensibles (max. 54 modules) composés d‘une carte I/O et d‘un module à bornes Câblage par technique à ressort Les cartes I/O sont adaptées au hot-swap et peuvent donc être remplacées sous tension Un codage mécanique empêche de confondre les cartes I/O
