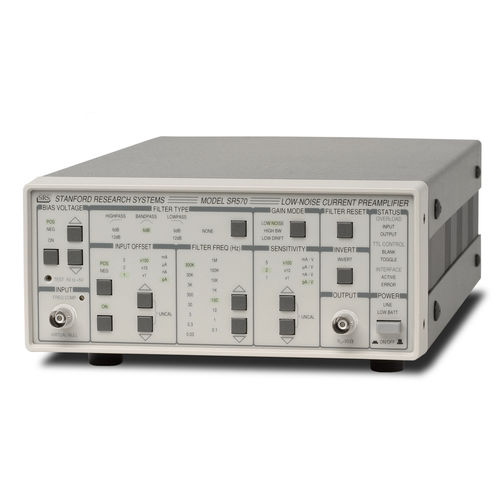

Pré-amplificateur de courant SR570

benchtopà faible bruit

Le SR570 est un préamplificateur de courant à faible bruit capable d'obtenir des gains de courant aussi importants que 1 pA/V. Le gain et la bande passante élevés, le faible bruit et de nombreuses caractéristiques pratiques font du SR570 un outil idéal pour une variété de mesures photoniques, à basse température et autres. Gain Le SR570 a des réglages de sensibilité de 1 pA/V à 1 mA/V qui peuvent être sélectionnés dans une séquence 1-2-5. Un vernier de réglage du gain est également fourni pour vous permettre de sélectionner n'importe quelle sensibilité entre les deux. Le gain peut être attribué à différents étages de l'amplificateur pour optimiser les performances de l'instrument. Le mode faible bruit place le gain à l'avant de l'amplificateur pour obtenir les meilleures performances en matière de bruit. Le mode grande largeur de bande attribue le gain aux derniers étages de l'amplificateur pour améliorer la réponse en fréquence de l'extrémité avant. En mode faible dérive, l'amplificateur d'entrée est remplacé par un amplificateur optique à très faible courant d'entrée, ce qui permet de réduire la dérive en courant continu de l'instrument d'un facteur 1000. Bloc diagramme Filtres Le SR570 contient deux filtres RC du premier ordre dont la fréquence de coupure et le type peuvent être configurés à partir du panneau avant. Ensemble, les filtres peuvent être configurés comme un filtre passe-bas ou passe-haut de 6 ou 12 dB/oct, ou comme un filtre passe-bande de 6 dB/oct. Les fréquences de coupure sont réglables de 0,03 Hz à 1 MHz dans une séquence 1-3-10. Un bouton de réinitialisation du filtre est inclus pour raccourcir le temps de récupération en cas de surcharge de l'instrument lorsque des constantes de temps de filtre longues sont utilisées. Décalage d'entrée et polarisation en courant continu Un réglage du courant de décalage d'entrée est prévu pour supprimer tout courant continu de fond indésirable. Les courants de décalage peuvent être spécifiés de ±1 pA à ±1 mA par incréments d'environ 0,1 %
