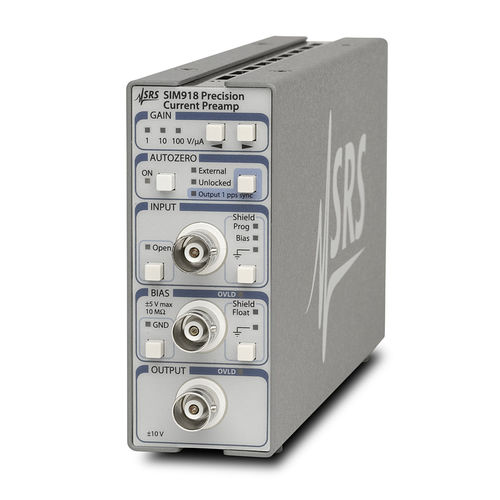

Pré-amplificateur de courant SIM918

de précisionélectroniquebande passante

Le préamplificateur de courant SIM918 est idéal pour les applications dans lesquelles la tension d'offset d'entrée doit être maintenue à un minimum. La différence de tension continue entre les deux entrées (entrée courant et polarisation tension) est mesurée avec précision toutes les 2 secondes et est annulée. Le résultat est un amplificateur de courant avec une tension de décalage d'entrée inférieure à 10 µV. Cette fonction de mise à zéro automatique peut être activée ou désactivée à distance ou à partir du panneau avant, ce qui offre une grande souplesse dans les applications sensibles. En tant qu'amplificateur de courant, le SIM918 offre un bruit d'entrée aussi bas que 15 fA/√Hz et un gain de courant réglable (106 à 108 V/A). La plage de tension de sortie est de ±10 V pour tous les réglages de gain. Le courant de polarisation d'entrée est inférieur à 2 pA (DC), et l'instrument a une largeur de bande allant jusqu'à 22 kHz (en fonction du gain). Une entrée de polarisation en tension permet de régler le potentiel de masse virtuelle sur une source de courant continu externe. Cette entrée peut varier de ±5 V. La tension de polarisation peut être mise à la terre en interne. Une connexion d'entrée/sortie de synchronisation autozéro est également fournie. En mode autozéro interne, ce port fournit une sortie d'une impulsion par seconde (pps) synchronisée avec le circuit de commutation interne. En mode externe, un signal d'entrée de 0,9 à 1,1 pps génère la référence pour la synchronisation des circuits. Le SIM918 offre une flexibilité maximale pour le câblage et la mise à la terre. Le blindage de l'entrée de courant BNC peut être commuté entre la masse du châssis, la tension de polarisation ou l'entrée de programme du panneau arrière (qui peut être laissée flottante, si désiré). Avec l'entrée Programme, l'utilisateur peut fournir un potentiel d'excitation à une expérience via le conducteur de blindage du câble d'entrée, tandis que le courant excité circule dans le conducteur central jusqu'au SIM918.
