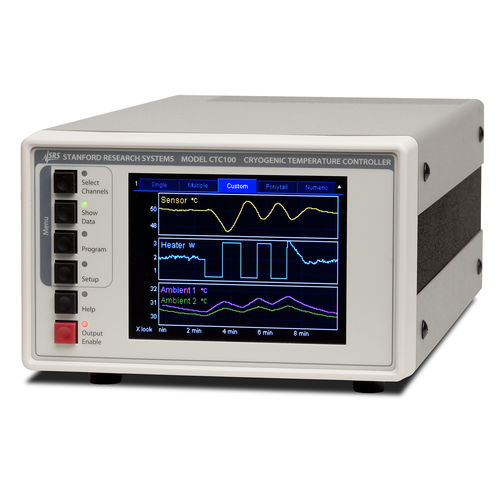

Contrôleur de température à affichage numérique CTC100

PIDpour l'industrievia Ethernet

ntroduction du nouveau contrôleur de température cryogénique CTC100, un instrument de haute performance capable de surveiller et de contrôler les températures avec une résolution de l'ordre du millikelvin. Le contrôleur de température cryogénique CTC100 est configuré pour répondre à une large gamme d'applications industrielles et de recherche. Le système comprend quatre entrées de capteur, deux sorties alimentées et quatre sorties analogiques de tension, et jusqu'à six boucles de contrôle de rétroaction. Quatre E/S analogiques à usage général et huit E/S numériques sont disponibles, ainsi que des fonctions d'auto-tuning pour le réglage automatique des paramètres PID. Le CTC100 offre quatre entrées de température qui peuvent lire des RTD, des thermistances et des diodes. Chaque canal d'entrée de température possède son propre ADC 24 bits avec onze plages d'entrée, et est équipé de sa propre source de courant d'excitation indépendante. Des courbes d'étalonnage standard pour une variété de capteurs sont incluses, et des courbes d'étalonnage personnalisées allant jusqu'à 400 points chacune peuvent être saisies. Chaque entrée de capteur dispose d'alarmes de niveau haut et bas ou de taux de variation. Les entrées des capteurs peuvent être filtrées pour réduire le bruit et/ou être différenciées par rapport à un autre canal. Sorties de tension analogiques et alimentées Le CTC100 possède deux sorties de chauffage qui peuvent chacune délivrer jusqu'à 100 W de puissance à un chauffage de 25 Ω. De plus, quatre canaux d'E/S de tension analogique peuvent être utilisés pour piloter des radiateurs avec l'aide d'un amplificateur externe. Contrôle par rétroaction PID Avec jusqu'à six boucles de contrôle de rétroaction disponibles, le CTC100 peut fournir un contrôle précis de la température de chacune de ses sorties de chauffage en ajustant continuellement la puissance du chauffage. N'importe quel canal du CTC100 peut être sélectionné comme entrée pour chaque boucle de rétroaction. Les constantes de temps de rétroaction peuvent être réglées entre 200 ms et 10 heures.
