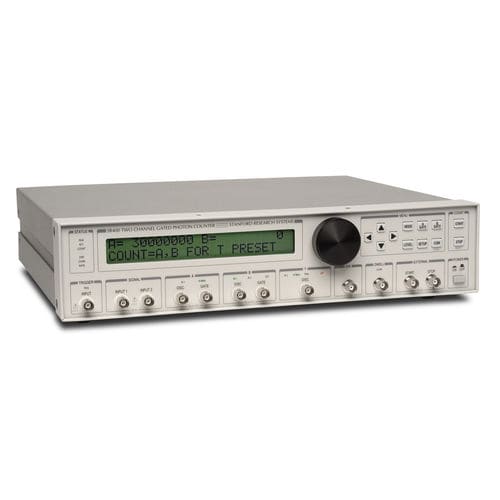

Compteur de photons SR400

binairenumériqueélectronique

Le compteur de photons à porte SR400 à deux canaux offre une approche pratique et intégrée du comptage de photons qui évite la complexité et le coût des anciens systèmes de comptage. Il n'est plus nécessaire de mélanger et d'associer des amplificateurs, des discriminateurs, des générateurs de portes et des compteurs. Le SR400 combine tous ces modules en un seul instrument intégré, contrôlé par microprocesseur. Les tâches de mesure complexes telles que la soustraction de l'arrière-plan, la détection synchrone, la compensation de la source et la correction de l'empilement peuvent toutes être réalisées facilement avec le SR400. Compteurs Le SR400 possède deux canaux indépendants qui peuvent compter à des taux allant jusqu'à 200 MHz. Différents modes de comptage vous permettent de compter pendant une durée fixe, jusqu'à ce qu'un certain nombre de comptages aient été reçus, ou pendant un nombre fixe de déclenchements. Chaque canal de comptage dispose de son propre générateur de portes qui fournit des portes de comptage aussi courtes que 5 ns ou aussi longues que 1 s. Les portes peuvent être placées dans une position fixe par rapport au signal de déclenchement, ou balayées pour mesurer les durées de vie ou récupérer des formes d'ondes variables dans le temps. Les entrées réelles des compteurs peuvent être visualisées comme des impulsions de niveau NIM à partir des sorties du discriminateur sur le panneau avant. Les impulsions discriminées sont négatives et vont de 0 à -0,7 V. Les sorties DISC sont très utiles pour ajuster les seuils du discriminateur ou la synchronisation des portes. Schéma fonctionnel du SR400 Entrées de signaux et discriminateurs Les deux entrées de signaux analogiques (A et B) sont terminées en interne par 50 Ω. Les entrées acceptent des signaux entre ±300 mV et sont protégées à ±5 VDC. Chaque entrée est suivie par un amplificateur DC à 300 MHz, permettant la détection d'impulsions aussi petites que 10 mV. Si une sensibilité supplémentaire est nécessaire
