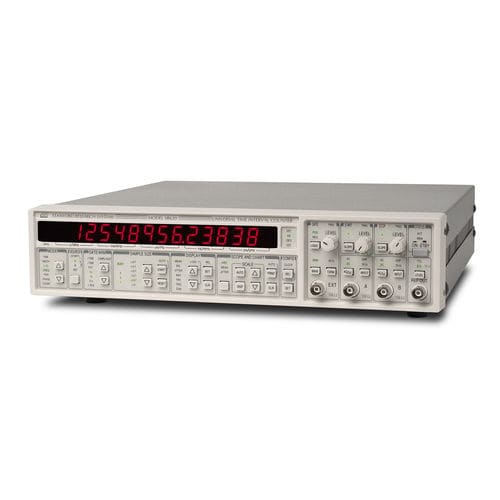

Fréquencemètre numérique SR620

sur rail DINpériodemètre

Le compteur d'intervalles de temps SR620 effectue pratiquement toutes les mesures de temps et de fréquence requises dans un laboratoire ou un environnement ATE. La résolution temporelle de l'instrument et sa faible gigue en font le compteur de choix pour presque toutes les applications. Mesures du SR620 Le SR620 mesure les intervalles de temps, la fréquence, la largeur d'impulsion, le temps de montée et de descente, la période, la phase et les événements. Les intervalles de temps sont mesurés avec une résolution de 25 ps rms, ce qui fait du SR620 l'un des compteurs à la plus haute résolution disponible. La fréquence est mesurée de 0,001 Hz à 1,3 GHz, et un choix de portes allant de 1 période à 500 secondes est fourni. Le SR620 fournit jusqu'à 11 chiffres de résolution de fréquence en une seconde, ce qui le rend adapté à des applications de mesure allant de la gigue de boucle à verrouillage de phase à court terme à la dérive à long terme des horloges atomiques. Tous les modes de mesure sont supportés par une grande variété d'options flexibles d'armement et de déclenchement. Histogrammes et diagrammes en bandes Contrairement aux compteurs conventionnels qui n'ont que des affichages numériques, le SR620 fournit des affichages graphiques en direct des résultats de mesure. Les données graphiques sont disponibles sous trois formats : un histogramme montrant la distribution des valeurs au sein d'un ensemble de mesures, un diagramme à bandes des valeurs moyennes de mesures successives, ou un diagramme à bandes des valeurs de gigue (écart-type ou variance d'Allan) de mesures successives. Il est possible d'afficher jusqu'à 250 points d'histogramme, ou cellules d'histogramme. Les histogrammes et les diagrammes en bandes peuvent être affichés sur n'importe quel oscilloscope doté d'une entrée pour l'axe X (voir les images), ou peuvent être tracés sur un traceur compatible HP-GL ou une imprimante matricielle.
