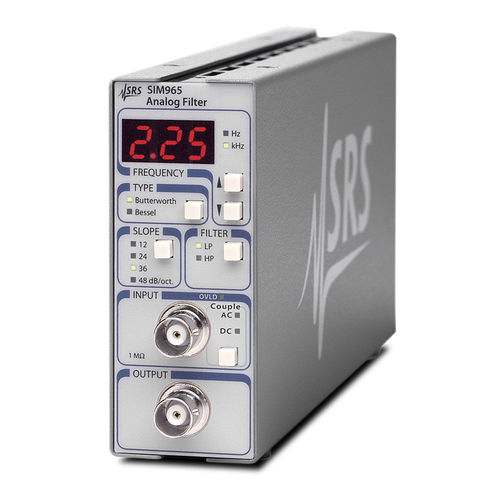

Filtre électronique passe-haut SIM965

passe-baspassif

Limites supérieure et inférieure réglables (±10 V) résolution de 10 mV largeur de bande de 1 MHz Sorties TTL pour la détection des limites Vitesse de balayage élevée Le filtre analogique SIM965 est idéal pour les applications de conditionnement de signaux nécessitant des filtres de Bessel ou de Butterworth. Les filtres de Bessel offrent une réponse en échelon propre (dépassement négligeable) et une réponse en phase linéaire, tandis que les filtres de Butterworth offrent une excellente planéité dans la bande passante avec un certain dépassement. Le choix du filtrage passe-haut ou passe-bas s'effectue à partir du panneau avant. Les fréquences de coupure sont réglées avec une résolution de 3 chiffres, et un choix de 12, 24, 36 ou 48 dB/octave d'atténuation est fourni pour l'un ou l'autre type de filtre. Le SIM965 accepte des signaux d'entrée entre ±5 V, et a un gain unitaire. Son faible bruit et sa faible distorsion harmonique, ainsi que sa bande passante supérieure à 1 MHz, en font un outil idéal pour les applications analogiques sensibles. Si une amplification du signal est nécessaire, le préamplificateur SIM910 JFET ou le préamplificateur SIM911 BJT doit être envisagé. Jusqu'à huit modules SIM965 peuvent être logés dans une unité centrale SIM900. Les unités centrales peuvent être montées en cascade, ce qui permet un nombre illimité de canaux de filtrage pour les applications complexes. Le SIM965 est également entièrement programmable. Toutes les fonctions peuvent être contrôlées à partir d'un ordinateur via l'unité centrale SIM900. Les interfaces RS-232 et GPIB sont prises en charge par l'unité centrale. Le circuit de contrôle numérique du SIM965 est conçu avec une architecture spéciale d'arrêt d'horloge dans laquelle le microcontrôleur n'est activé que lorsque les paramètres sont modifiés. Cela garantit qu'aucun bruit numérique ne peut contaminer les signaux analogiques de bas niveau.
