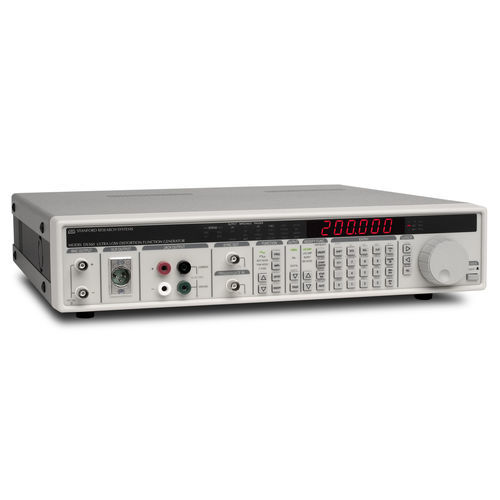

Générateur de fonctions DS360

de fonctions arbitraires

Les performances d'une source analogique à faible distorsion et la précision de la synthèse numérique directe (DDS) sont combinées dans le DS360. Avec moins de 0,001 % de distorsion harmonique totale (THD), une précision de fréquence de 25 ppm et une large gamme de fonctions, y compris les balayages et les rafales, le DS360 est la source idéale pour les applications d'audiofréquence. Distorsion ultra-faible Contrairement aux oscillateurs RC conventionnels, le DS360 utilise un traitement numérique du signal et un convertisseur N/A 20 bits de précision pour offrir une distorsion supérieure à -100 dB sur la gamme de fréquences audio. Avec son architecture DDS, le DS360 possède les caractéristiques et la flexibilité d'un générateur de fonctions synthétisé contemporain. Un blindage soigné et la disposition de la carte réduisent le bruit de sortie au minimum, ce qui fait du DS360 l'instrument de choix pour la recherche et le développement audio, la fabrication et les tests automatisés. Stabilité de fréquence Les sources analogiques à faible distorsion ont des spécifications THD impressionnantes mais souffrent d'une précision et d'une résolution de fréquence médiocres. Le DS360 offre une précision de 0,0025 % sur toute sa gamme de fréquences. Il offre une résolution de fréquence à 6 chiffres de 1 mHz à 200 kHz, ainsi qu'une stabilité de fréquence de 25 ppm. Vous pouvez composer 123 456 Hz à partir du panneau avant et faire en sorte que cela signifie quelque chose ! Formes d'onde Le DS360 génère des ondes sinusoïdales et carrées propres, ainsi qu'un signal à deux tons pour les tests IMD. Le signal à deux tons est défini comme étant soit deux ondes sinusoïdales, soit une onde sinusoïdale et une onde carrée. La fréquence et l'amplitude sont réglées indépendamment pour les deux ondes, ce qui permet de générer des formats deux tons standard tels que SMPTE, DIM et CCIF.
