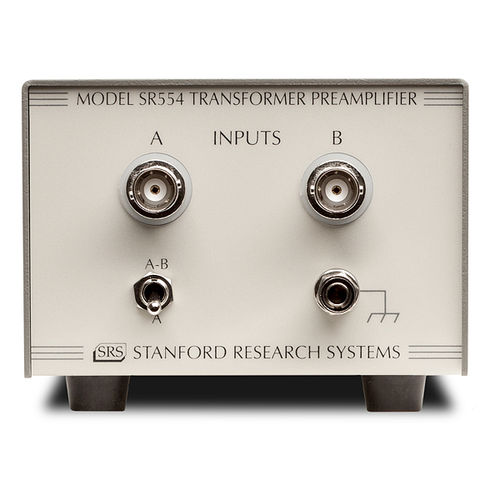

Pré-amplificateur de tension SR554

benchtopà faible bruit

Le SR554 est un préamplificateur à faible bruit, couplé à un transformateur, optimisé pour des impédances de source comprises entre 0,05 Ω et 1 kΩ. Avec un bruit d'entrée de seulement 0,1 nV/√Hz, le SR554 peut être utilisé dans une large gamme d'applications à faible bruit. C'est le préamplificateur idéal pour les applications de détection synchrone à basse température où l'isolation entre l'échantillon expérimental et l'amplificateur lock-in est critique. Le SR554 est un préamplificateur à faible bruit, couplé à un transformateur, optimisé pour des impédances de source comprises entre 0,05 Ω et 1 kΩ. Avec un bruit d'entrée de seulement 0,1 nV/√Hz, le SR554 peut être utilisé dans une large gamme d'applications à faible bruit. C'est le préamplificateur idéal pour les applications de détection synchrone à basse température où l'isolation entre l'échantillon expérimental et l'amplificateur lock-in est critique. Le SR554 peut fonctionner dans l'un des deux modes. En mode "bypassé", l'instrument est simplement un transformateur passif avec un rapport de tours de 100, fournissant un gain de tension global de 100. Dans le mode "non contourné", un amplificateur supplémentaire avec un gain de 5 est ajouté, ce qui porte le gain à 500 et fournit une sortie à faible impédance (<1 Ω). En mode "bypassé", le SR554 ne nécessite aucune alimentation externe. Lors de l'utilisation de l'amplificateur de sortie, ±20 VDC doit être fourni. Le connecteur de préamplificateur sur les lock-ins SRS peut être utilisé pour alimenter le SR554.
