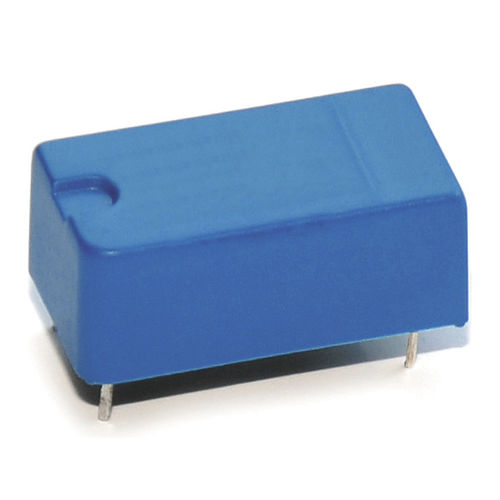

Optocoupleur 535 Series

Série 535 Optocoupleurs pour la séparation galvanique des circuits à sécurité intrinsèque (EXi), Tension d'isolement min. 4 kVDC, CTR min. 3.0, coupure 2kHZ, certifié ATEX & IECEx (18 ATEX 0017 U, KIWA 18.009 U). Résistance d'isolement entrée/sortie jusqu'à 10^13 Ω. Distance entre l'entrée et la sortie pour des exigences de sécurité maximales jusqu'à 14,5 mm. Séparation galvanique et faible capacité de couplage entre les circuits d'entrée et de sortie. Le transfert de signaux analogiques et numériques est possible. Temps de retard de sortie mineurs par rapport aux relais. Longue durée de vie grâce à une usure non mécanique. Les champs magnétiques n'ont pas d'impact sur le fonctionnement. Une photodiode permet des temps de cycle très courts. Capable d'inverser le signal de sortie pendant le transfert. Spécifications Tension d'isolement Entrée/Sortie Min. (V DC) 4000 Rapport de transfert actuel lc/lf (lf = 10mA) Min. 3 Temps de mise en marche/arrêt(µsec) 19.5/212 Tension collecteur-émetteur (V DC) Max. 32 Distance de repli, trajectoire de l'air I/O Min. (mm) 14,5 Température ambiante °C -40 à 85 Applications Toute usine nécessitant une isolation élevée et un environnement non agressif, les usines de traitement de gaz inflammables, les usines de traitement médical où l'ESD pourrait être un réel problème, les opérations minières
