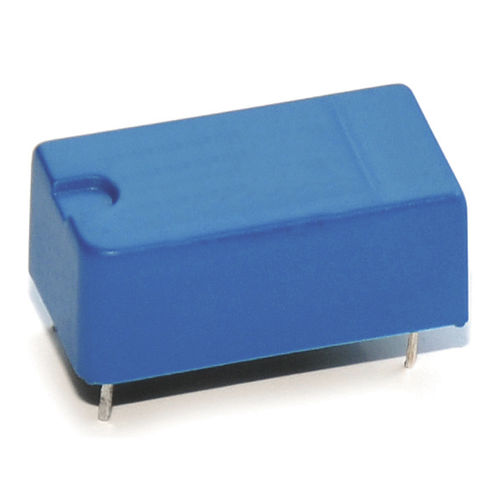

Optocoupleur ATEX 525 Series

Série 525 Optocoupleurs pour la séparation galvanique des circuits de sécurité intrinsèque (EXi), Tension d'isolement min. 4 kVDC, CTR min. 0,5, coupure 50 kHZ, certifié ATEX & IECEx (18 ATEX 0017 U, KIWA 18,009 U). Résistance d'isolement entrée/sortie jusqu'à 10^12 Ω. Distance entre l'entrée et la sortie pour les exigences de sécurité les plus élevées jusqu'à 14,5 mm. Séparation galvanique et faible capacité de couplage entre les circuits d'entrée et de sortie. Le transfert de signaux analogiques et numériques est possible. Temporisation de sortie mineure par rapport aux relais. Longue durée de vie grâce à une usure non mécanique. Les champs magnétiques n'ont pas d'impact sur le fonctionnement. Une photodiode permet des temps de cycle très courts. Capable d'inverser le signal de sortie pendant le transfert. Caractéristiques techniques Entrée/sortie de tension d'isolement Min. (V DC) 4000 Current Transfer Ratio lc/lf (lf = 10mA) Min. 0.5 Temps de marche/arrêt (µsec) 5,5/4,2 Tension collecteur-émetteur (V DC) Max. 32 Distance de fluage, trajectoire de l'air I/O Min. (mm) 14,5 Température ambiante °C -40 à 85 Applications Toute usine qui nécessite des environnements très isolés et non arqués, des usines de traitement des gaz inflammables, des usines de traitement médical où l'EDD pourrait être un réel problème, des opérations minières, etc
