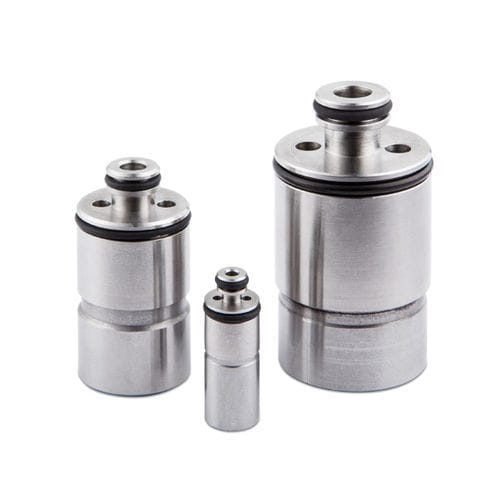

Électrovanne micro VA series

à commande directe2/3 voiesNF

Les vannes à araignée appartiennent à la catégorie des micro-vannes (diamètre extérieur de 7 mm). En termes techniques, les vannes araignées se distinguent par la conception du type d'ancrage. Les ancres installées dans les vannes micronisées ont la forme d'un disque. Lorsqu'elle est sous tension, cette armature dite plate est tirée contre le groupe de composants de la culasse magnétique. Si la bobine est désactivée, le ressort à lame relié à l'armature plate presse le joint positionné sur le groupe de composants ressort-armature contre le siège de la vanne. Grâce à la faible masse de l'armature installée, ces vannes à action rapide atteignent des phases de commutation de l'ordre de la milliseconde. Le mouvement de l'armature étant pratiquement sans frottement, ces vannes, qui sont principalement équipées de raccords à cartouche, ont une capacité allant jusqu'à 4 milliards de manœuvres, selon le mode de fonctionnement. Les vannes Spider peuvent également être déclenchées par modulation de largeur d'impulsion. Dans cette application, l'énergie électrique est conduite sous forme d'impulsions vers le groupe d'électro-aimants ; la durée de ces impulsions commande les phases d'ouverture de la vanne et, par conséquent, le débit souhaité. Ces dispositifs peuvent donc remplir la fonction d'une vanne proportionnelle. La vanne Spider est disponible dans les tailles 7 mm, 15 mm et 21 mm. Sécurité Les vannes Spider sont particulièrement recommandées pour les applications ayant des spécifications strictes en matière de disponibilité et de fiabilité. Ceci est possible grâce à la très longue durée de vie de ces vannes. Précision Les vannes Spider peuvent être entièrement personnalisées en fonction des besoins du client. De cette façon, les vannes Spider peuvent offrir un temps de commutation très précis avec une très grande répétabilité.
