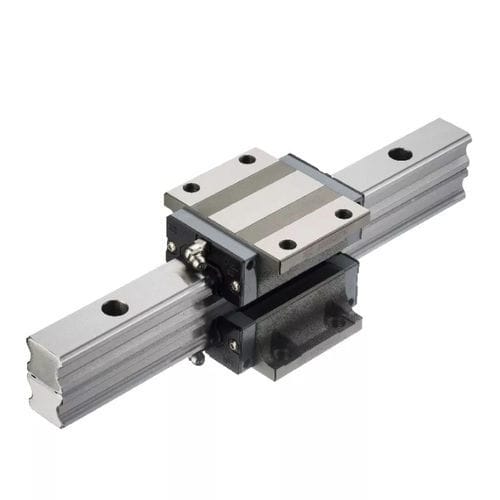

Guide linéaire à patin BGX series

à recirculation à quatre rangées de billesen acierhaute précision

Les 4 rangées de billes d'acier en contact à 45 degrés avec les rainures en 4 positions équilibrent les charges dans toutes les directions. Cette conception, qui permet une capacité de charge uniforme dans toutes les directions, quelle que soit la façon dont les rails sont montés, est largement adoptée dans tous les types de machines. Par rapport à la conception gothique à 2 rainures, la construction à 4 rainures offre une meilleure rigidité, une meilleure précision et une meilleure durée de vie. En particulier, la capacité de réglage automatique permet des mouvements linéaires rapides et précis en éliminant la déviation des plans de montage et les erreurs d'assemblage. Conception du joint BGX L'intrusion de corps étrangers est normalement la principale raison de la réduction de la durée de vie des rails l'incursion de corps étrangers est normalement la principale raison de la réduction de la durée de vie des rails, car la précision des guides linéaires repose en grande partie sur la circulation de la bille d'acier entre la glissière et le rail. Même l'incursion d'objets les plus petits peut provoquer des sauts et des chocs de la glissière et entraîner des dommages permanents. C'est pourquoi la conception des joints est la clé de la qualité des glissières linéaires. La conception des joints des guides linéaires BGX est divisée en systèmes de joints supérieurs et inférieurs visant à empêcher l'incursion de corps étrangers. Rétention de l'huile dans le système de circulation BGX Le système de circulation du BGX crée beaucoup plus d'espaces pour retenir l'huile et est capable d'empêcher l'huile de s'échapper. Lorsque la glissière linéaire se déplace, l'inertie répand l'huile sur toute la construction métallique et la durée de vie est stabilisée. Lorsque le chariot s'immobilise, l'huile de lubrification retourne dans le réservoir du système de circulation sans s'échapper.
