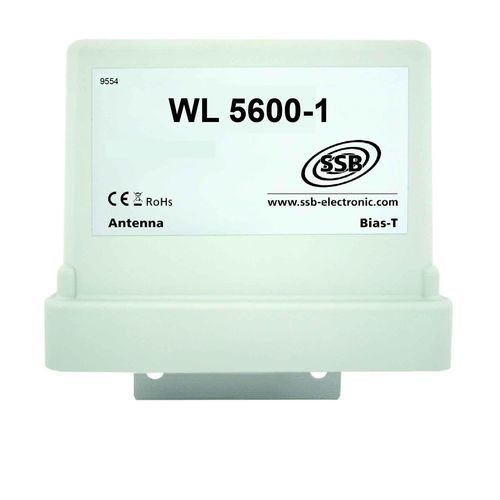

Amplificateur de puissance WL 5600-1

de tensionpar transmission

Le WL 5600-1 offre une puissance de sortie de 1W (CW) avec un gain de transmission de 27dB. Un gain de 22 dB est obtenu en réception. La gamme de fréquences s'étend sur l'ensemble de la gamme WLAN 5 GHz (5.180GHz - 5.825GHz). L'unité est livrée dans un boîtier de mât. TRX et ANT sont équipés de connecteurs femelles de type N. Il n'y a pas d'entrée séparée pour la tension d'alimentation. L'alimentation peut être assurée par un interrupteur à distance, par exemple DCC 2,4 - 5,6 GHz (inclus dans la livraison). Le commutateur à distance est connecté à l'entrée TRX et nécessite 12V - 14V. Le routeur est connecté avant le commutateur à distance. L'antenne est connectée à l'entrée antenne. Le WL5600-1 est équipé d'un commutateur automatique de transmission/réception. Si l'entrée TRX n'est pas alimentée, l'appareil est en mode réception. Pour passer en transmission en toute sécurité, l'entrée doit avoir une puissance d'au moins -10 dBm. Il convient également de noter que la puissance d'entrée maximale à TRX ne doit pas dépasser 6 dBm. Les effets de saturation des amplificateurs de réception commencent à -10 dBm. Cette puissance ne doit pas être dépassée, sous peine de voir le débit de données chuter.
