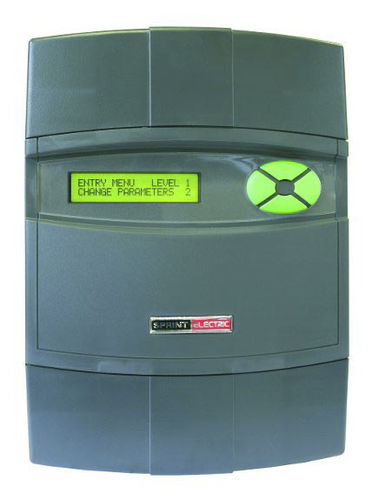

Variateur DC à thyristors max. 690 VAC | PLXD

de moteur

Le PLXD est utilisé pour le contrôle des piles de thyristors triphasés externes pour moteurs à courant continu, et possède toutes les fonctionnalités de la gamme PL/X. Il est dans le même emballage que les modèles PL/X 5 - 50. Le PLXD fournit des impulsions de commande de grille pour piloter des transformateurs d'impulsions fournis par l'utilisateur avec un courant d'impulsion primaire jusqu'à 1,5 A. Il y a des bornes pour accepter un signal de courant d'induit isolé généré de l'extérieur, un signal de champ, un commutateur de capteur de dissipateur thermique, et un retour de tension d'induit haute tension. L'unité fournit également une alimentation +24 V pour les transformateurs d'impulsion de commande de porte qui est protégée contre les courts-circuits. Les configurations de pile suivantes peuvent être pilotées par le PLXD : 1) Pont à 6 impulsions 2 quadrants (6 thyristors), ou 2 ponts en parallèle (12 thyristors) 2) Pont antiparallèle régénéré 4 quadrants à 6 impulsions (12 thyristors). Des piles supplémentaires peuvent être utilisées en parallèle dans le cadre de la capacité d'entraînement du portail. Toutes les bornes de commande client sont des bornes à vis enfichables. Le PLXD peut être utilisé jusqu'à 690v AC sur ses entrées auxiliaires triphasées (EL1/2/3). Les piles externes peuvent être de tension plus élevée si nécessaire. Les entrées de tension d'induit peuvent surveiller jusqu'à +/-1000 Volts DC. Il y a un pont de champ moteur intégré avec des entrées d'alimentation AC monophasées indépendantes (EF2/3) pour contrôler des champs jusqu'à 32 Ampères. La tension d'entrée du pont de champ interne est de 480v AC. Il est prévu de fournir un signal de retour de champ externe et de commander
