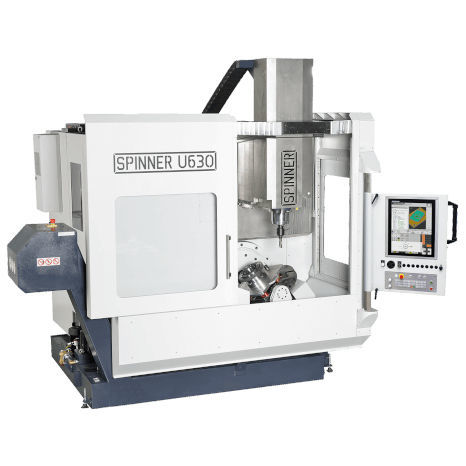

Centre d'usinage CNC 5 axes U5 seriesuniverselavec table rotativeBT 40
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes
- Orientation de la broche
- universel
- Structure
- avec table rotative
- Nez de broche
- BT 40, SK40, HSK-63
- Nombre d'outils
- 24 outils, 32 outils
- Applications
- pour pièce de grande dimension, pour l'industrie du moule
- Autres caractéristiques
- à grande vitesse, haute performance, compact, de précision, avec changeur de palettes, avec changeur automatique d'outils
- Course X
630 mm, 1 530 mm
(24,8 in, 60,24 in)- Course Y
530 mm
(20,87 in)- Course Z
465 mm
(18,31 in)- Vitesse de rotation
12 000 rpm, 15 000 rpm, 20 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1, 125 664 rad.min-1)- Puissance
15,2 kW, 21 kW, 22 kW, 28 kW
(20,67 hp, 28,55 hp, 29,91 hp, 38,07 hp)- Vitesse d'avancement axe X
30 m/min, 48 m/min
- Vitesse d'avancement axe Y
30 m/min, 48 m/min
- Vitesse d'avancement axe Z
30 m/min, 48 m/min
- Poids total
8 000 kg, 10 500 kg
(17 636,98 lb, 23 148,54 lb)- Longueur hors tout
2 750 mm, 3 650 mm
(108,3 in, 143,7 in)- Largeur hors tout
2 530 mm, 2 540 mm
(99,6 in, 100 in)- Hauteur totale
2 810 mm
(110,6 in)
Description
- un grand plateau rotatif/pivotant intégré dans le corps de la machine
- un usinage universel sur 5 côtés ou 5 axes
- une broche déplacée, de ce fait particulièrement appropriée pour
- les pièces lourdes
- des systèmes de commande et d'entraînement modernes
- diverses solutions d’automatisation disponibles
