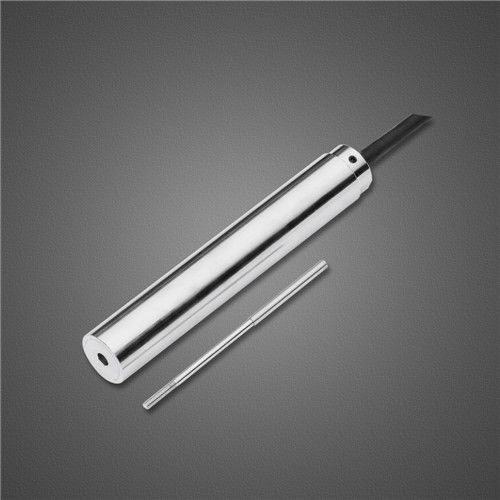

Capteur de position linéaire SDVE28 DC

sans liaison mécaniquemagnétiqueLVDT

Le transformateur différentiel linéaire variable (LVDT) est un transducteur de position sans contact, à lecture absolue, et dont la résolution est essentiellement infinie. Il comprend trois bobines ou plus à l'intérieur desquelles un noyau magnétiquement perméable se déplace pour assurer un couplage variable entre la bobine primaire et les bobines secondaires (généralement deux).Bien que la technique de détection soit sans contact, un dispositif mécanique est souvent ajouté pour maintenir le noyau positionné dans la bobine tout au long de la course. Un LVDT de base comprend une bobine primaire, deux bobines secondaires et un noyau mobile. Les bobines sont enroulées sur une forme de bobine tubulaire, dont l'intérieur est appelé l'alésage (voir la figure ci-dessous). La communication entre les parties mobile et fixe du transducteur est assurée par un couplage inductif, ce qui permet d'effectuer un nombre illimité de changements de position sans que les parties du transducteur ne s'usent. Lorsqu'on utilise un LVDT pour mesurer les dimensions d'une pièce métallique formée (telle qu'une aile de voiture), le noyau du LVDT est relié à un stylet qui entre en contact avec la surface de la pièce métallique formée. Bien qu'il puisse y avoir une usure du stylet, il n'y a pas d'usure de l'élément capteur proprement dit. Caractéristiques : - Construction en SS304, antidéflagrant - Fonctionnement en courant continu, conditionneur de signal interne - sortie tension 3 fils 0-5V ou 0-10V sortie courant 2 fils 4-20mA - Sans contact, longue durée de vie Applications : - Industrie pétrochimique et gaz naturel - Environnement combustible et explosif - Fabrication d'armes militaires - Zones dangereuses avec poussières et gaz explosifs
