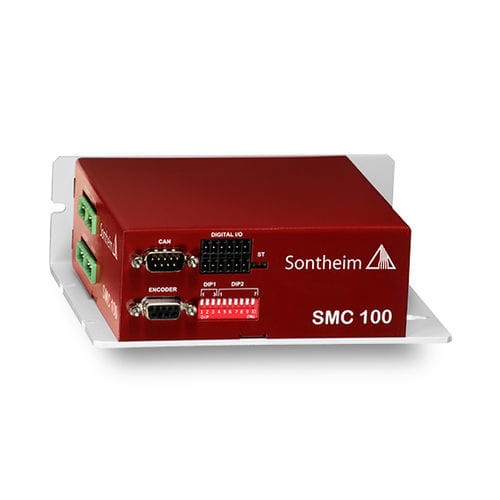

Variateur DC pas à pas SMC 100

2-phasesIP20compact

Commande d'entraînement pour les moteurs pas à pas bipolaires biphasés Boîtier Le module en aluminium est extrêmement compact et offre la possibilité d'un montage sur rail chapeau. Toutes les interfaces sont rapidement et facilement accessibles sur le panneau avant. L'adresse du module et le débit en bauds peuvent également être réglés en peu de temps à l'aide d'un commutateur DIP. Moteur pas à pas Le moteur pas à pas contrôlé est contrôlé par le courant, les moteurs pas à pas de 24 V et 48 V jusqu'à 10 A chacun peuvent être contrôlés. Le courant dans chaque phase est contrôlé séparément. Le courant de repos du moteur pas à pas peut être réglé sur la valeur du courant nominal entre 0 et 100%. Modes de fonctionnement Les modes de fonctionnement disponibles sont le plein pas, le demi-pas et le micropas. Le moteur pas à pas dispose d'une entrée codeur incrémental avec une résolution de 16 bits. La sécurité est une priorité absolue Le courant limite est définissable et est stocké par le module comme valeur de base, ce qui évite les erreurs dans le calcul du courant. Le SMC100 dispose également d'une fonction supplémentaire d'arrêt d'urgence qui se déclenche en cas d'absence de communication par bus. Commande de moteurs pas à pas bipolaires biphasés Courant de phase jusqu'à 10 A 4 entrées et sorties isolées galvaniquement 1× interface CAN selon ISO 11898 Intelligence propre pour l'autorégulation et la gestion des données Configuration libre et stockage des données d'exploitation Boîtier compact avec IP20 et montage sur rail oméga intégré
