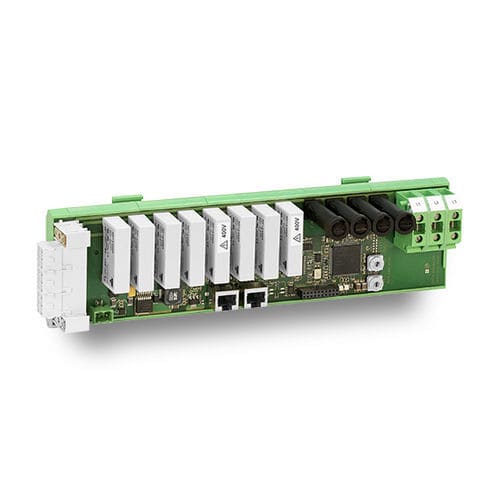

Module relais de commutation

de sécuritéACà montage sur rail DIN

Module relais pour contrôler jusqu'à huit cartouches de chauffage avec 400 V Le module relais permet de commander huit cartouches chauffantes avec 400 V. Il est conçu dans la construction ouverte typique de la famille Light et séduit par son très bon rapport qualité-prix. Grâce à des temps de conversion extrêmement courts pour le traitement des signaux et à une grande fiabilité des processus, ce module est également parfaitement adapté à un fonctionnement continu dans des réseaux de machines complexes. Alimentation et relais La phase L1 est uniquement bouclée dans le module de relais. Les deux autres phases L2 et L3 sont utilisées pour commander les charges. En outre, une mesure de courant est intégrée au module de relais, ce qui permet une mesure cyclique du courant de chaque relais. La mesure est divisée en deux blocs de quatre relais chacun. Le RP1 est un relais à semi-conducteurs pour le montage sur circuit imprimé et dispose de trois tensions de commande régulées pour le contrôle des consommateurs. La capacité élevée de courant de choc et l'immunité au bruit rendent donc la commutation de charges AC extrêmement sûre. LEDs et interrupteurs Plusieurs LED d'état permettent de visualiser les différents modes de fonctionnement et les messages d'avertissement de ses fonctions de sécurité comme les télégrammes de battement de cœur. La configuration de l'adresse et de la vitesse de transmission du module peut être effectuée à l'aide de commutateurs HEX et de cavaliers de brasage. Traitement du signal Le module est équipé d'un puissant microcontrôleur ARM7 pour le contrôle du relais et du protocole CAN. En outre, Heartbeat est intégré dans le dispositif. Interface CAN L'interface CAN intégrée est conçue conformément aux normes DS 301 et 401 pour une utilisation flexible à différents endroits et pour différentes tâches dans le réseau de bus CAN. Toutes les interfaces CAN Sontheim sont conformes à la norme ISO 11898.
