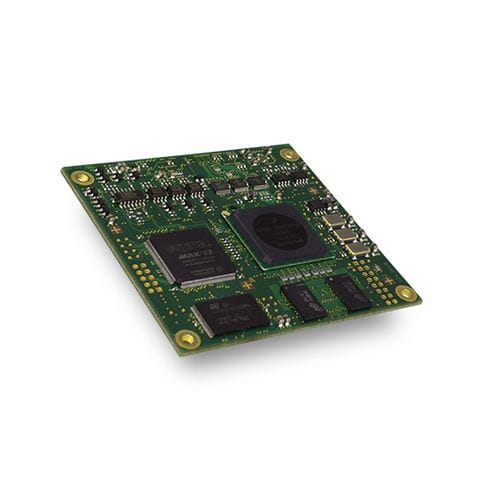

Carte d'interface FPGA CIN

EthernetCANindustrielle

Variante de carte de l'adaptateur CAN Sontheim comme solution de communication pour les applications industrielles de traitement des signaux. Outre un total de quatre interfaces CAN conformes à la norme ISO 11898, le CIN dispose de deux canaux CAN monofilaires et de huit entrées et sorties numériques chacun. En outre, Ethernet et I²C sont intégrés pour la commande de composants périphériques. Grâce à sa conception extrêmement compacte, le CIN peut être monté en tant que variante piggyback sur un circuit imprimé spécifique au client. Enfin, il est également possible d'utiliser l'appareil comme passerelle/pont pour CAN vers Ethernet. Mesure de niveau Cette fonction permet de lire les niveaux CAN de manière analogique et donc, par exemple, d'effectuer un diagnostic des défauts sur un véhicule ou une machine. Elle est particulièrement importante lorsque des données sont perdues sur le réseau, ce qui peut être causé par des courts-circuits, par exemple. Détection des trames d'erreur Grâce à cette fonction, le CIN est en mesure de prendre en charge le débogage et le diagnostic dans un réseau CAN. L'interface possède sa propre logique qui détecte les trames d'erreur et les compte dans une mémoire interne. Cela permet de détecter des erreurs sporadiques, comme la corruption de messages par une station du réseau.
