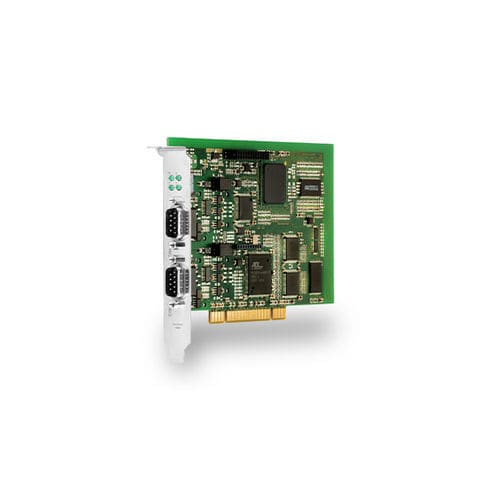

Carte d'interface PCI PowerCAN-PCI

CANRS-485industrielle

Carte haute performance pour le couplage PC du bus CAN pour le contrôle et la régulation du réseau CAN. Compatibilité La carte est un module PCI avec deux interfaces CAN isolées galvaniquement selon la norme ISO 11898, entièrement compatible avec la spécification PCI 2.2 et conçue comme une carte enfichable pour PC. Les contrôleurs CAN utilisés fournissent 15 objets de message chacun et sont basés sur la norme FullCAN. Microcontrôleur Le Coldfire de Freescale est utilisé comme microcontrôleur puissant. Le contrôleur fonctionne en mode démultiplexé 16 bits, ce qui garantit une connexion optimale au contrôleur PCI. Le chargeur bootstrap implémenté permet de charger facilement le firmware. Deux contrôleurs CAN "on-chip" réalisent la connexion CAN en mode actif 2.0B. Par défaut, 8 MB de RAM et 2 MB de Flash sont installés. Il n'est pas nécessaire d'appliquer une tension de programmation externe, car la Flash peut être écrite et effacée avec une tension de 5V. Le micrologiciel est stocké dans la flash, qui peut être mis à jour via le mode bootstrap du microcontrôleur si nécessaire. La carte possède deux canaux CAN isolés galvaniquement et deux contrôleurs CAN 2.0 B actifs, qui permettent également un fonctionnement mixte avec des identifiants de 11 et 29 bits. L'interface est conçue conformément à la norme ISO 11898. En tant que carte haute performance, le fonctionnement avec CAN High (1 Mbit/s) et aussi CAN Low (125 Kbit/s) est bien sûr possible. Détection des trames d'erreur Cette fonction optionnelle permet à la carte enfichable d'effectuer un débogage et un diagnostic dans un réseau CAN. Elle possède sa propre logique qui détecte les trames d'erreur et les compte dans une mémoire interne. Cela permet de détecter des erreurs sporadiques, comme la corruption de messages par une station du réseau.
