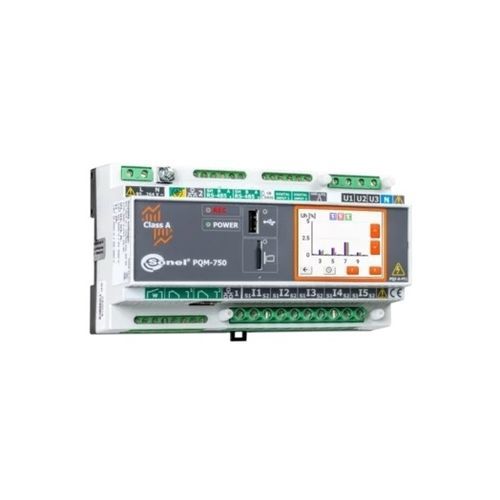

Analyseur de qualité d'énergie PQM-750

de signalde surveillancepour réseaux électriques triphasés

Compteur stationnaire conçu pour mesurer et enregistrer les paramètres de l'alimentation électrique afin d'assurer la conformité avec les normes et les lois applicables, et de vérifier les conditions prédéfinies d'un contrat de vente/d'achat d'électricité. Fabriqué en classe A. Conçu pour être monté sur un rail DIN (avec possibilité de montage mural dans une armoire). La conception modulaire permet d'ajouter de nouveaux modules pour étendre les capacités du compteur. L'instrument permet d'effectuer des mesures sur des réseaux de 50 Hz, 60 Hz et 400 Hz*. - Classe A complète selon la norme IEC 61000-4-30, confirmée par un certificat d'un laboratoire accrédité - Entrées tension L1, L2, L3, N, E (5 bornes) - Courants L1, L2, L3, N, E (5 transformateurs de courant) - Transformateurs de courant intégrés 5 A (en option : 1 A*), possibilité de mesures indirectes avec résultats de calcul pour le côté primaire (en option : version avec transformateurs de courant externes*) - Fonctionnement dans les réseaux 50 Hz, 60 Hz, fonctionnement dans les réseaux 400 Hz* - Enregistrement des événements de tension et de courant ainsi que des formes d'onde - Mesure de plus de 4 000 paramètres - Convertisseur analogique-numérique 24 bits - Taux d'échantillonnage de base de 80 kHz - Surveillance des émissions par conduction dans la bande 2...150 kHz - Deux ports LAN, dont un avec la possibilité d'alimenter le compteur par PoE (Power over Ethernet) - Alimentation 85...264 V AC (120...300 V DC), batterie rechargeable intégrée - Mémoire de 8 Go (carte microSD) - Port USB pour la mise à jour du compteur et l'échange de données - Deux entrées binaires, deux sorties relais, deux ports RS-485 - Sortie relais pour surveiller le fonctionnement de l'analyseur (Watchdog) - Entrée à 1 fil pour les capteurs de température externes - Écran tactile de 2,4 pouces
