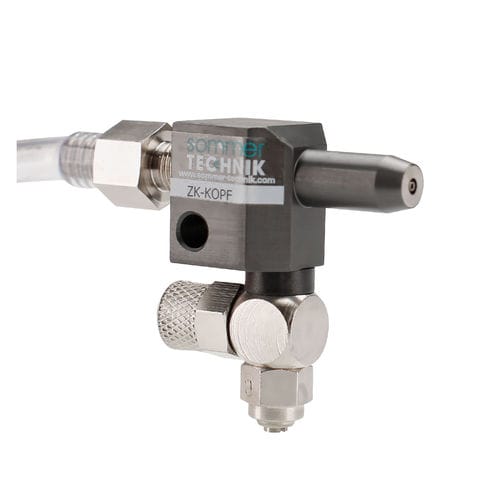

Atomiseur de pulvérisation ZK - KOPF

à air comprimépour liquidesen laiton

Les bonnes choses viennent en petits paquets Souvent, l'espace disponible à l'intérieur des machines est limité, ce qui peut causer bien des maux de tête aux techniciens, surtout si un système de lubrification doit être installé ultérieurement. La conception compacte de cet atomiseur (18 x 30 x 15 mm - sans les raccords) permet de l'utiliser dans les espaces les plus restreints. Comment cela fonctionne-t-il ? Le tuyau de fluide est soit posé dans un réservoir sans pression, soit raccordé. L'atomiseur doit toujours être fixé un peu au-dessus du niveau maximal du fluide dans le réservoir. Lorsque de l'air comprimé est appliqué, l'atomiseur commence instantanément à pulvériser (un clapet anti-retour intégré au tuyau empêche le niveau du liquide de baisser trop rapidement). L'atomiseur peut être actionné de façon permanente ou cyclique par une unité de commande (par exemple BA) - mais toujours en quantités bien dosées. Le fluide est alimenté correctement et économiquement au centre du flux d'air. Avec l'étrangleur d'air et de fluide (voir photo), la quantité d'air et de fluide est réglable avec précision. Données techniques : Matériau : - - Aluminium anodisé, laiton nickelé Pression de fonctionnement : - - 3 - 8 bar (plus la pression est élevée, plus le brouillard de pulvérisation est fin et plus l'angle de pulvérisation est petit) Exemples de mesure du volume d'aspiration pour 1 min. à 20 °C : ISOVG150 - - 2.1 ml à 5 bar d'air comprimé - - 1.9 ml à 3 bar d'air comprimé - - Eau - - 62 ml à 6 bar d'air comprimé - - 48 ml à 5 bar d'air comprimé - - 30 ml à 3 bar d'air comprimé
