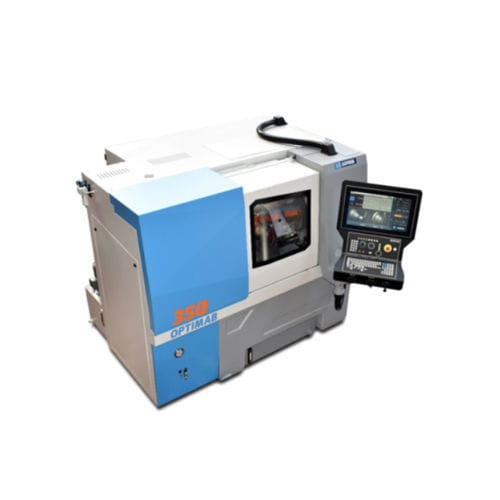

Tour CNC OPTIMAB 350horizontal4 axesà banc incliné
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type de commande
- CNC
- Orientation de la broche
- horizontal
- Nombre d'axes
- 4 axes
- Structure
- à banc incliné, universel
- Nombre d'outils
- 12 outils
- Performance
- de haute précision
- Diamètre
410 mm
(16,14 in)- Vitesse de rotation
5 000 rpm
(31 415,927 rad.min-1)- Passage de barre
52 mm
(2 in)- Course X
200 mm
(8 in)- Course Z
550 mm
(22 in)- Puissance nominale
9 kW, 13 kW
(12,2 hp, 17,7 hp)- Longueur hors tout
2 000 mm
(79 in)- Largeur hors tout
1 600 mm
(63 in)- Hauteur totale
1 850 mm
(73 in)- Poids
3 400 kg
(7 496 lb)
Description
Optimab 350
Tours universel à banc incliné à 60° en granitan,
Socle monobloc
2 glissières prismatiques rapportées sur
axe longitudinal, et transversal
Motorisation numérique des axes avec codeurs absolus
Broche cartouche avec roulements à billes à contact
obliques de super précision, graissés à vie.
Tourelle arrière automatique
Mandrin et contre-pointe manuels, pneumatiques ou hydrauliques
Vis à billes rectifiées à double écrou
Pupitre coulissant et orientable
Disponible en VT2.0 (commande par apprentissage), SIEMENS 828D, FAGOR.
ÉQUIPEMENTS
Mandrin à 3 mors concentriques
Contre-pointe CM3
Tourelle arrière automatique 12 postes VDI 30 / 40
OPTIONS
Versions disponibles :
- Manuelle (mandrin et contre-pointe)
- Automatique (mandrin et contre-pointe)
Axe C
Evacuateur à copeaux
