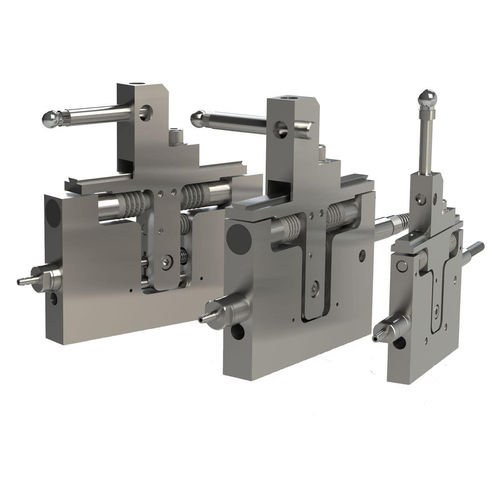

Parallélogramme de mesure DK/P

DK /P- Bloc de mesure - pneumatique •Précision inférieure à 1 µm •Excellente répétabilité jusqu’à 0,25 µm •Plages de mesure de 2, 5 et 10 mm •Poussée par ressort ou pneumatique •Confgurations multiples avec outils et porte-pointes Les blocs de mesure de Solartron réalisent des mesures de précision d’ alésages et de cavités avec un processus simple et fable. Plus généralement, l’utilisation de ces dispositifs est recommandée dans les applications où l’espace et l’accès sont limités et où il est impossible d’utiliser des palpeurs axiaux. Le bloc de mesure de 2 mm fait seulement 8 mm de largeur. Les blocs de mesure offrent une robustesse, une précision et une répétabilité sans équivalent. Les trois unités sont extrêmement polyvalentes et fournissent des surfaces de référence ainsi que tous les ajustements nécessaires pour les applications de mesure de précision. Les blocs de mesure disposent de roulements de précision robustes, avec un dégagement minimal qui limite les mouvements non mesurés et qui maintient une bonne répétabilité même quand la pointe de touche est montée de manière excentrée.
