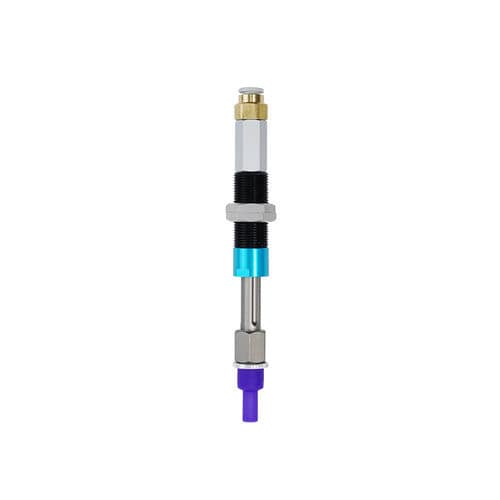

Pince support souple ISC-SC6-P6E

pour pièces à usinerpour outilspour appareil de mesure

La pince de soutien interne de type airbag ISC est une pince flexible innovante qui imite la forme d'autodéfense du poisson-globe et qui est de conception bionique. En remplissant le coussin d'air flexible d'air à une certaine pression, l'expansion est réalisée et la saisie de type support interne est achevée. Comme la pression de l'air d'entrée peut être contrôlée avec précision, la force de serrage exercée par la fixation sur la pièce peut être contrôlée, et la pièce n'est pas facilement endommagée. paramètres de performance Hauteur totale du module airbag H 30.5 Diamètre de la surface de contact D 6 Diamètre de la structure A 14 Diamètre utile à partir de la hauteur du fond B 6 Hauteur de la surface de contact effective C 12 Hauteur de travail du module d'airbag E 22.5 Longueur totale N E+105 Plage de pression d'air d'utilisation/kPa 0-120 Diamètre extérieur de l'expansion limite/mm 7.6 Charge ultime/g 170 Poids du dispositif/g 36 Utiliser le modèle à tige métallique VFNT 1421-G18 Taille du trou d'installation/mm 14.5
